Редукторы 1Ц3У 200 В наличии

Купить 1Ц3У-200 Цена 35400 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора 1Ц3У-200
Передаточные числа 16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160;
Допускаемая радиальная консольная нагрузка, Н на быстроходном валу 1250
Допускаемая радиальная консольная нагрузка, Н на тихоходном валу 12 500
Номинальный крутящий момент на тихоходном валу, Н. м 2500
КПД 0,96
Масса, кг, не более: 190


Редуктор 1Ц3У 160 представляет собой довольно сложную конструкцию, состоящую из чугунного корпуса, внутри которого находятся специальные валы, шестеренки и другие необходимые детали.

Редуктор 1Ц3У 160 — это универсальное техническое устройство, которое может работать без перерыва в течение 24 часов или с кратковременными перерывами. Он используется для изменения вращающегося момента в каких-либо агрегатах, механизмах и машинах. Такой редуктор изготавливается как с симметричным, так и несимметричным выходным валом, а во время его работы вращение валов происходит в любом направлении.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Варианты сборки редукторов 1Ц3У-200

Пример условного обозначения редуктора Ц3У-200 при формировании заказа

Редуктор 1Ц3У-200−25−12-М-С-У3, где:

  • Ц3У — тип редуктора;
  • 200 — межосевое расстояние тихоходной ступени в мм;
  • 25 — номинальное передаточное число редуктора;
  • 12 — вариант сборки;
  • М — конец выходного вала с зубчатой муфтой;
  • С — исполнение с коллектором для присоединения к струйной системе смазки;
  • У3 — климатическое исполнение редуктора;

Объем заливаемого масла редуктора 1Ц3У-200 ;— 12 литров

Для струйной смазки применять масло И50А или И70А

Габаритные и присоединительные размеры редукторов 1Ц3У-200

AwT 200
Awп 125
Awб 100
A 580
A1 165
B 243
B1 230
H 425
H1 212
h 36
L 775
L1 650
L2 165
L3 236
L4 190
L5 280
d 24
Присоедительные размеры конических валов:

Присоедительные размеры конических валов 1Ц3У-200


быстроходный вал
d 25
d1 М16×1,5
l 60
l1 42
b 5
t 13,45

тихоходный вал
d 70
d1 М48×3,0
l 140
l1 105
b 18
t 36,38
Присоединительные размеры цилиндрических валов:

Присоединительные размеры цилиндрических валов 1Ц3У-200


быстроходный вал
d 22k6
l 42
b 6
t 24,5

тихоходный вал
d 65m6
l 105
b 18
t 69
Присоединительные размеры тихоходного вала в виде зубчатой полумуфты:

Присоединительные размеры тихоходного вала в виде зубчатой полумуфты 1Ц3У-200

b 25
d 210
d1 100
d2 80F8
d3 105
L 197
l 10
l1 50
Зацепление m 5
Зацепление z 40

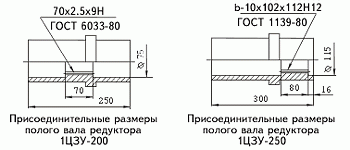

Присоединительные размеры полого тихоходного вала:

Присоединительные размеры полого тихоходного вала 1Ц3У-200
