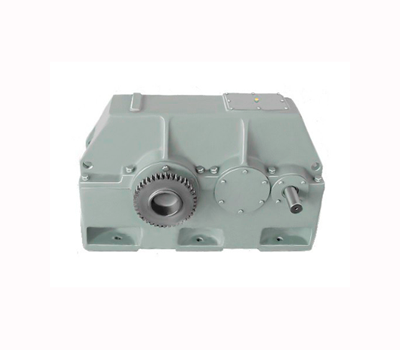

Редукторы Ц2Н 450 В наличии

Купить Ц2Н-450 Цена 209000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора Ц2Н-450
Номинальное передаточное число 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Допускаемая радиальная консольная нагрузка на быстроходном валу, Н 80 000
Допускаемая радиальная консольная нагрузка на тихоходном цилиндрическом валу, Н 80 000
Допускаемая радиальная консольная нагрузка на т/х валу в виде зубчатой муфты, Н 80 000
Номинальный крутящий момент на выходном валу, Н•м 40 000
КПД 0,97
Масса, кг, не более 1530

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

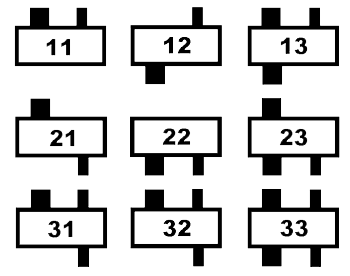

1Ц2H-450. Варианты сборки

Пример условного обозначения редуктора Ц2Н-450 при формировании заказа


Редуктор Ц2Н-450−31,5−12 Ц У2, где:


  • Ц2Н — заказываемый редуктор имеет цилиндрический двухступенчатый тип;
  • 450 — межосевое расстояние тихоходной ступени, которое измеряется в миллиметрах для выбранного редуктора;
  • 31,5 — его номинальное передаточное число;
  • 12 — вариант сборки редуктора Ц2Н-450;
  • Ц — обозначает цилиндрический конец тихоходного вала;
  • У — климатическое исполнение;
  • 2 — категория размещения.

Объем заливаемого масла в редуктор Ц2Н-450 ;— 90 литров

В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38 101 451−78; ИСп-65, ИСп-110 ТУ 38 101 293−78, масла зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35−150 мм2/с при температуре 50 °С.

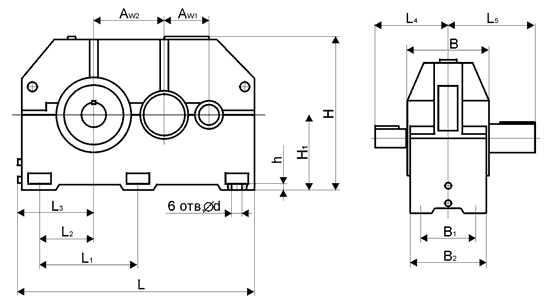

1Ц2H-450. Габаритные и присоединительные размеры
Аwt 450
Awб 280
В 630
В1 515
В2 590
H 955
H1 475
h 50
L 1460
L1 400
L2 75
L3 183
L4 220
L5 280
d 35
1Ц2-250. Габаритные и присоединительные размеры
Исполнение Ц — цилиндрический:
входной вал
d 80∅6
I 170
b 22
t 85
выходной вал
d 160∅6
I 300
b 40
t 169

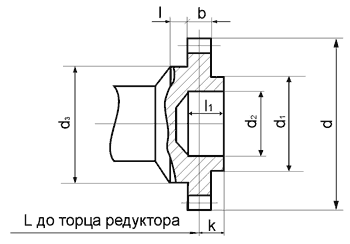

1Ц2H-450. Исполнение М
Исполнение М — муфтовый:
d 420
d1 200
d2 160F8
d3 230
b 50
I 15
L 440
k 40
B 70
Зацепление m 10
Зацепление z 40
