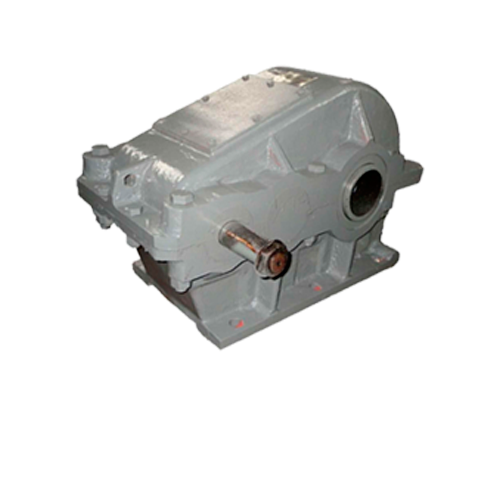

Редукторы 1Ц2 500 В наличии

Купить 1Ц2-500 Цена 171000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29; +7 (499) 346-80-38



Типоразмер редуктора 1Ц2−500
Номинальное передаточное число 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н 14 000
Номинальный крутящий момент на выходном валу, Н•м 5450
КПД 0,96
Масса, кг, не более 500

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

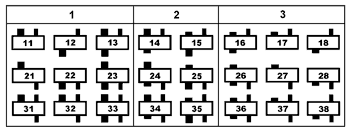

1Ц2-400. Варианты сборки








Пример условного обозначения редуктора 1Ц2−400 при формировании заказа

Редуктор 1Ц2−400−20−12-У2, где:

  • 1Ц2 — цилиндрический двухступенчатый редуктор;
  • 400 — межосевое расстояние тихоходной ступени в мм;
  • 20 — номинальное передаточное число редуктора;
  • 12 — вариант сборки редуктора 1Ц2−400;
  • У — климатическое исполнение редуктора;
  • 2 — категория размещения редуктора.

Объем заливаемого масла в редуктор 1Ц2−400 ;— 12 литров

Масло Индустриальное 50 ГОСТ 1707–51 или Тракторное АК-15 ГОСТ 1862–63 или Компрессорное М ГОСТ 1861–54

1Ц2-400. Габаритные и присоединительные размеры
Аwt 250
Awб 150
A 500
A1 320
В 380
H 505
H1 265
h 27
h1  —
L 805
L1 640
L2 150
L3 286
L4 325
L5 375
d 33
n 6

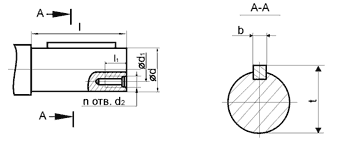

Исполнение Ц — цилиндрический: выходной вал
1Ц2-1000. Присоединительные размеры входных и выходных валов (Ц)
d 95r6
d1 50
d2 M12
I 130
I1 22
b 25
t 104
n 2
L 350

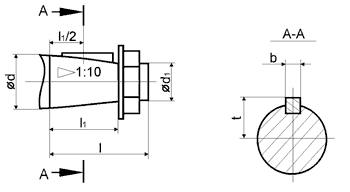

Исполнение К — конический
1Ц2-1000. Присоединительные размеры входных и выходных валов (К)
входной вал
d 50
d1 М36×3,0
I 110
I1 82
b 12
t 25,95
выходной вал
d 95
d1 М64×4,0
I 170
I1 130
b 22
t 48,75
Исполнение М — муфтовый:
1Ц2-1000. Исполнение М
в 30
d 252
d1 95r6
d2 110F8
d3 140
L 280
I 10
I1 60
Зацепление m 6
Зацепление z 40
Исполнение-КА — для присоединения командоаппарата: выходной вал

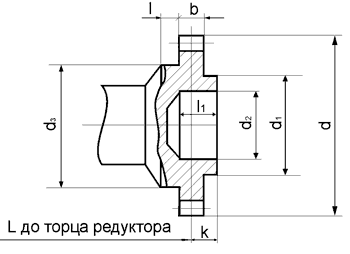

1Ц2-1000. Исполнение КА
d 100
d1 75
d2 8
d3 55
I 205
I1 20
I2 5

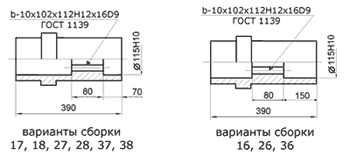

Исполнение П — полый (только для Ц2−400):
1Ц2-400. Исполнение П
