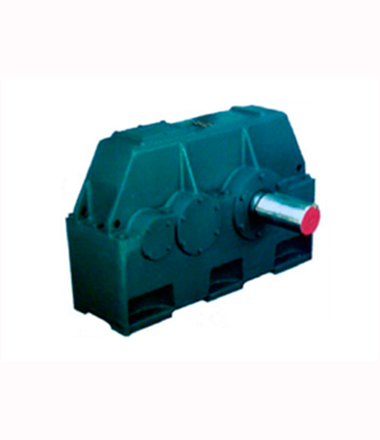

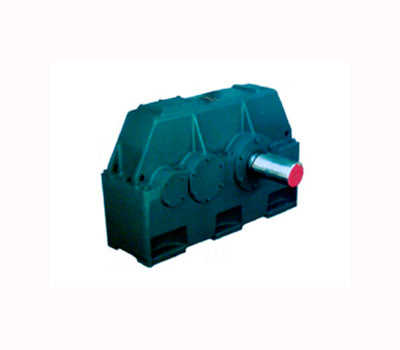

Редукторы 1Ц2У 355Н В наличии

Купить 1Ц2У-355Н Цена 137000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29; +7 (499) 346-80-38



Типоразмер редуктора 1Ц2У-355Н
Передаточные числа 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Номинальный крутящий момент на тихоходном валу, Нм, min / max 14 000 / 14 000
Номинальная передаваемая мощность, кВт, max / min 275 / 44
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части тихоходного вала, min / max 40 000 / 40 000
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части быстроходного вала, min / max 3150 / 5600
Масса, кг 700

Технологии современного мира развиваются. Так и составные части автомобиля и техники в общем. Одной из основных частей автомобиля является Редуктор 1Ц2У 355. Основное назначение которого заключается в понижении частоты вращения и увеличения приводных моторов. Если говорить про автомобиль в целом, то он представляет собой механизм, который служит для изменения скорости, в момент передачи вращательного движения от одного к другому валу. Поэтому Редуктор 1Ц2У 355 является незаменимой составляющей в технике. И поэтому, в свою очередь редуктор Ц2У 355 пользуется большой популярностью во многих сферах деятельности.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Ц2У-355Н. Вариант сборки

Пример условного обозначения редуктора Ц2У-355Н при формировании заказа

Редуктор Ц2У-355Н-20−11-М-2-У1, где:

  • Ц2У — цилиндрический двухступенчатый редуктор;
  • 355 — межосевое расстояние тихоходной ступени в мм;
  • Н — зацепление новикова;
  • 20 — номинальное передаточное число редуктора;
  • 11 — вариант сборки;
  • М — исполнение конца выходного вала в виде части зубчатой муфты;
  • 2 — категорией размещения.
  • У1 — климатическое исполнение редуктора;

Объем заливаемого масла редуктора Ц2У-355Н ;— 60 литров

В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38 101 451−78; ИСп-65, ИСп-110 ТУ 38 101 293−78, масла зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35−150 мм2/с при температуре 50 °С.

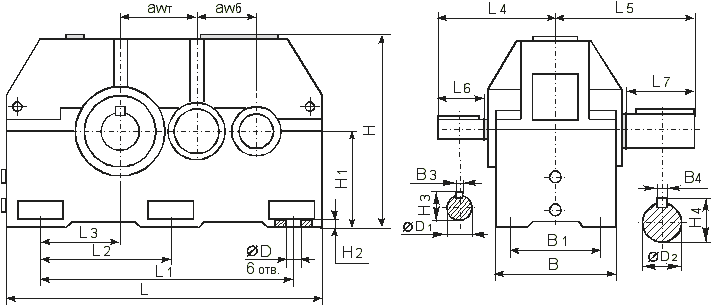

редуктор Ц2У-355Н

awb 225
awt 355
L 1160
L1 850
L2 425
L3 250
L4 320
L5 440
L6 110
L7 210
B 360
B1 280
B3 16
B4 32
ØD 28
ØD1 55k6
ØD2 125m6
H 740
H1 375
H2 35
H3 59
H4 132

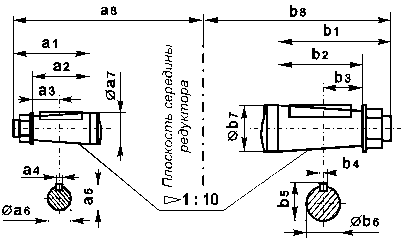

Присоединительные размеры выходных валов

Выходные валы редуктора Ц2У-355Н

a1 110
a2 82
a3 41
a4 14
a5 54,4
Øa6 50,9
Øa7 55
a8 320
b1 210
b2 165
b3 82,5
b4 28
b5 122,75
Øb6 116,75
Øb7 125
b8 440

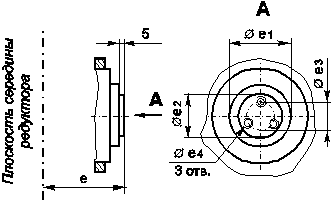

Присоединительные размеры тихоходного вала для присоединения командоаппарата

Присоединительные размеры тихоходного вала для присоединения командоаппарата Ц2У-355Н

e 235
Øe1 130h10
Øe2 75h9
Øe3 55
Øe4 M8−7H
Присоединительные размеры тихоходного вала в виде части зубчатой муфты

Присоединительные размеры тихоходного вала в виде части зубчатой муфты Ц2У-355Н

f 310
Øf1 110F8
Øf2 130
Øf3 294
f4 65
f5 35
f6 12,5
m 7
z 40

www.zgko.ru
