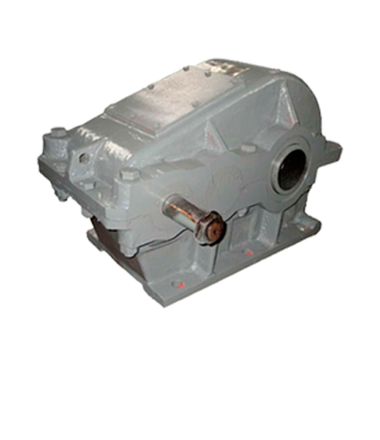

Редукторы 1Ц2 650 В наличии

Купить 1Ц2-650 Цена 277400 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора 1Ц2−650
Номинальное передаточное число 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н 20 000
Номинальный крутящий момент на выходном валу, Н•м 14 500
КПД 0,96
Масса, кг, не более 1100

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

1Ц2-650. Варианты сборки





Пример условного обозначения редуктора 1Ц2−650 при формировании заказа

Редуктор 1Ц2−650−20−12-У2, где:

  • 1Ц2 — цилиндрический двухступенчатый редуктор;
  • 650 — межосевое расстояние тихоходной ступени в мм;
  • 20 — номинальное передаточное число редуктора;
  • 12 — вариант сборки редуктора 1Ц2−650;
  • У — климатическое исполнение редуктора;
  • 2 — категория размещения редуктора.

Объем заливаемого масла в редуктор 1Ц2−650 ;— 28 литров

Масло Индустриальное 50 ГОСТ 1707–51 или Тракторное АК-15 ГОСТ 1862–63 или Компрессорное М ГОСТ 1861–54

1Ц2-650. Габаритные и присоединительные размеры
Аwt 400
Awб 250
A 780
A1 470
В 560
H 783
H1 355
h 40
h1 95
L 1270
L1 910
L2 190
L3 443
L4 480
L5 550
d 39
n 8
Исполнение Ц — цилиндрический: выходной вал
1Ц2-1000. Присоединительные размеры входных и выходных валов (Ц)
d 140s6
d1 80
d2 M12
I 200
I1 22
b 36
t 152
n 3
L 510
Исполнение К — конический
1Ц2-1000. Присоединительные размеры входных и выходных валов (К)
входной вал
d 70
d1 M48×3,0
I 140
I1 105
b 18
t 36,38
выходной вал
d 140
d1 М100×4,0
I 250
I1 200
b 32
t 72
Исполнение М — муфтовый:
1Ц2-1000. Исполнение М
b 50
d 420
d1 140s6
d2 160F8
d3 230
L 410
I 15
I1 70
Зацепление m 10
Зацепление z 40
Исполнение-КА — для присоединения командоаппарата: выходной вал
1Ц2-1000. Исполнение КА
d 150
d1 75
d2 8
d3 55
I 295
I1 20
I2 5

www.zgko.ru
