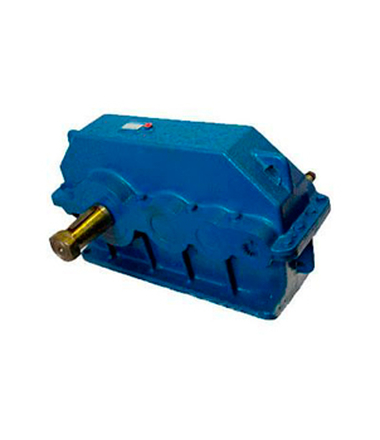

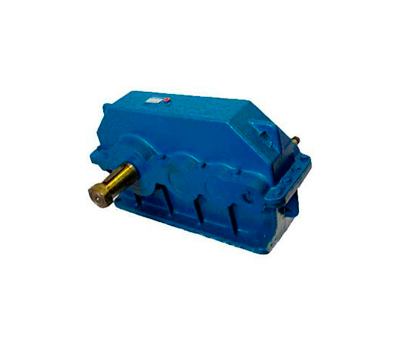

Редукторы 1Ц3У 355 В наличии

Купить 1Ц3У-355 Цена 155000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора 1Ц3У-355
Передаточные числа 31,5; 40; 50; 63; 80; 100; 125; 160; 200
Номинальный крутящий момент на тихоходном валу, Н·м, min / max 12 000 / 15 000
Номинальная передаваемая мощность, кВт, min / max 60 / 12
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала, min / max 40 000 / 40 000
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, min / max 1100 / 2000
Масса, кг, не более: 750


В приводах машин и механизмов в различных отраслях народного хозяйства используется узкий трехступенчатый редуктор 1Ц3У 355 для того, чтобы изменить частоту вращения и крутящий момент. Редуктор 1Ц3У 355 подходит для машин и механизмов, которые предполагают длительный режим работы (до 24 часов с небольшими перерывами). Также он используется при переменных нагрузках с не значительными остановками при работе в неагрессивных средах. При использовании редуктора в реверсном режиме работы крутящий момент уменьшают на 30% в целях техники безопасности. Они применяются на промышленных предприятиях и для частного использования.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Варианты сборки редуктора 1Ц3У-160

Пример условного обозначения редуктора 1Ц3У-355 при формировании заказа

Редуктор 1Ц3У-355−25−12-М-С-У3, где:

  • Ц3У — тип редуктора;
  • 355 — межосевое расстояние тихоходной ступени в мм;
  • 25 — номинальное передаточное число редуктора;
  • 12 — вариант сборки;
  • М — конец выходного вала с зубчатой муфтой;
  • С — исполнение с коллектором для присоединения к струйной системе смазки;
  • У3 — климатическое исполнение редуктора;

Объем заливаемого масла редуктора 1Ц3У-355 ;— 70 литров

Для струйной смазки применять масло И50А или И70А

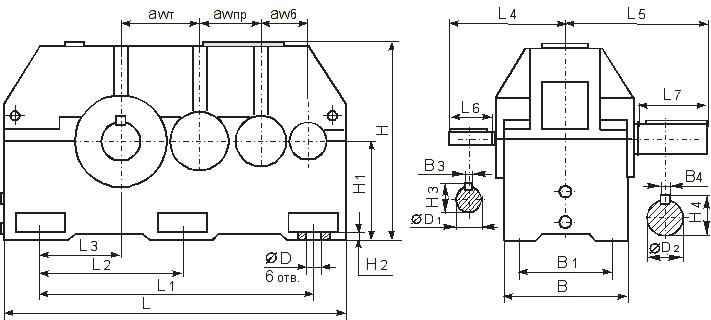

Габаритные и присоединительные размеры редукторов 1Ц3У-355

awб 140
awпр 225
awт 355
L 1255
L1 950
L2 475
L3 250
L4 290
L5 440
L6 80
L7 210
B 355
B1 280
B3 10
B4 32
ØD 28
ØD1 35k6
ØD2 125m6
H 740
H1 375
H2 35
H3 38
H4 132
Присоединительные размеры концов выходных валов:

Присоединительные размеры концов выходных валов 1Ц3У-355

a1 80
a2 58
a3 29
a4 6
a5 34,6
Øa6 32,1
Øa7 35
a8 290
b1 210
b2 165
b3 82,5
b4 28
b5 122,75
Øb6 116,75
Øb7 125
b8 440
Присоединительные размеры тихоходного вала для присоединения командоаппарата:

Присоединительные размеры тихоходного вала для присоединения командоаппарата 1Ц3У-355

e 235
Øe1 130h10
Øe2 75h9
Øe3 55
Øe4 M8−7H
Присоединительные размеры тихоходного вала в виде части зубчатой муфты:

Присоединительные размеры тихоходного вала в виде части зубчатой муфты 1Ц3У-355

f 310
Øf1 110F8
Øf2 130
Øf3 252
f4 60
f5 30
f6 10
m 6
z 40
f 322
Øf1 170F8
Øf2 200
Øf3 348
f4 68
f5 40
f6 12
m 6
z 56
