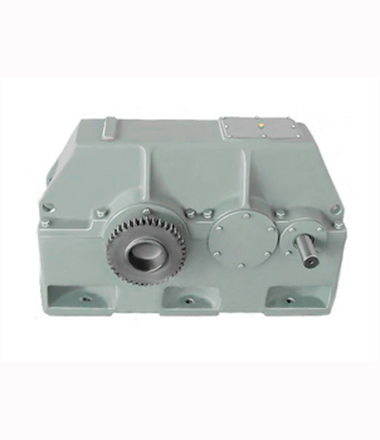

Редукторы Ц2Н 500 В наличии

Купить Ц2Н-500 Цена 304000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора Ц2Н-500
Номинальное передаточное число 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Допускаемая радиальная консольная нагрузка на быстроходном валу, Н 10 000
Допускаемая радиальная консольная нагрузка на тихоходном цилиндрическом валу, Н 100 000
Допускаемая радиальная консольная нагрузка на т/х валу в виде зубчатой муфты, Н 140 000
Номинальный крутящий момент на выходном валу, Н•м 56 000
КПД 0,97
Масса, кг, не более 2090

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

1Ц2H-500. Варианты сборки Пример условного обозначения при формировании заказа


Редуктор Ц2Н-500−31,5−12 Ц У2, где:

  • Ц2Н — заказываемый редуктор имеет цилиндрический двухступенчатый тип;
  • 500 — межосевое расстояние тихоходной ступени, которое измеряется в миллиметрах для выбранного редуктора;
  • 31,5 — его номинальное передаточное число;
  • 12 — вариант сборки редуктора Ц2Н-500;
  • Ц — обозначает цилиндрический конец тихоходного вала;
  • У — климатическое исполнение;
  • 2 — категория размещения.


Объем заливаемого масла в редуктор Ц2Н-500 ;— 110 литров

В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38 101 451−78; ИСп-65, ИСп-110 ТУ 38 101 293−78, масла зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35−150 мм2/с при температуре 50 °С.

1Ц2H-500. Габаритные и присоединительные размеры
Аwt 500
Awб 315
В 700
В1 580
В2 650
H 1055
H1 530
h 60
L 1650
L1 475
L2 90
L3 215
L4 255
L5 300
d 42
исполнение Ц — цилиндрический:

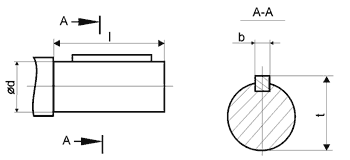

1Ц2H-500. Исполнение Ц входной вал
d 90∅6
I 170
b 25
t 95
выходной вал
d 180∅6
I 300
b 45
t 190
исполнение М — муфтовый:
1Ц2H-500. Исполнение М
d 420
d1 200
d2 160F8
d3 230
b 50
I 15
L 470
k 40
B 70
Зацепление m 10
Зацепление z 40
