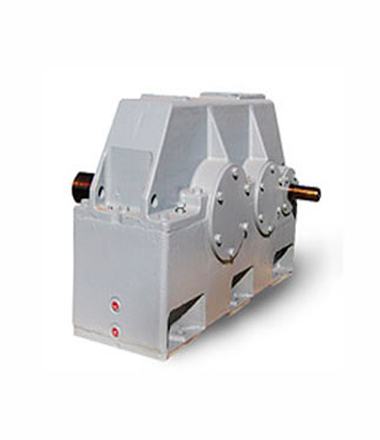

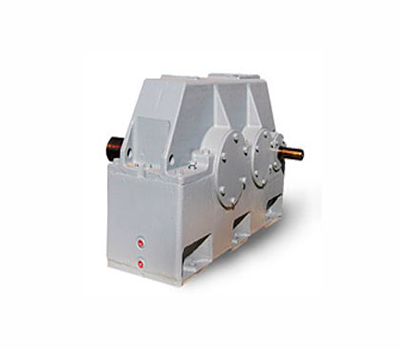

Редукторы 1Ц2У 400Н В наличии

Купить 1Ц2У-400Н Цена 149860 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора Ц2У-400Н
Передаточные числа 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Межосевое растояние быстроходной ступени, мм 250
Межосевое растояние тихоходной ступени, мм 400
Номинальный крутящий момент на тихоходном валу, Т, Н·м 16 300; 16 100; 15 500; 15 600; 15 900; 15 600; 14 600; 14 600
Номинальная частота вращения быстроходного вала, 1/с (об/мин) 25 (1500)
Номинальная передоваемая мощность, кВт, max/min 229 / 53
Коэффициент полезного действия, % 98
Масса, кг, не более 930

Цилиндрические редукторы необходимы для изменения крутящих моментов и частот вращения. Цилиндрический Редуктор Ц2У 400Н популярен и представляет большие возможности. Он используется в современной технике. Состоит из тяжелых металлов, поэтому обладает прочностью и надежностью. Как правило, они комплектуются цилиндрическими зубчатыми передачами. А также они отличаются числом ступеней и положением валов. Их популярность постоянно растет, так как они хорошо используются в хозяйстве. Ведь это трактора, комбайны и т. д. Редуктор Ц2У 400Н это отличный выбор, который много чего может и несомненно оправдает себя.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Ц2У-400Н. Вариант сборки

Пример условного обозначения редуктора Ц2У-400Н при формировании заказа

Редуктор Ц2У-400Н-20−11-М-2-У1, где:

  • Ц2У — цилиндрический двухступенчатый редуктор;
  • 400 — межосевое расстояние тихоходной ступени в мм;
  • Н — зацепление новикова;
  • 20 — номинальное передаточное число редуктора;
  • 11 — вариант сборки;
  • М — исполнение конца выходного вала в виде части зубчатой муфты;
  • 2 — категорией размещения.
  • У1 — климатическое исполнение редуктора;

Объем заливаемого масла редуктора Ц2У-400Н ;— 60 литров

В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38 101 451−78; ИСп-65, ИСп-110 ТУ 38 101 293−78, масла зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35−150 мм2/с при температуре 50 °С.

редуктор Ц2У-400Н

awb 250
awt 400
L 1300
L1 950
L2 475
L3 280
L4 380
L5 500
L6 140
L7 250
B 420
B1 330
B3 18
B4 36
ØD 35
ØD1 60m6
ØD2 140m6
H 835
H1 425
H2 35
H3 64
H4 148
Присоединительные размеры выходных валов

Выходные валы редуктора Ц2У-400Н

a1 140
a2 105
a3 52,5
a4 16
a5 59,75
Øa6 54,75
Øa7 60
a8 380
b1 250
b2 200
b3 100
b4 32
b5 137
Øb6 130
Øb7 140
b8 500
Присоединительные размеры тихоходного вала для присоединения командоаппарата

Присоединительные размеры тихоходного вала для присоединения командоаппарата Ц2У-400Н

e 240
Øe1 140h10
Øe2 75h8
Øe3 55
Øe4 M8−7H
Присоединительные размеры тихоходного вала в виде части зубчатой муфты

Присоединительные размеры тихоходного вала в виде части зубчатой муфты Ц2У-400Н

f 335
Øf1 150F8
Øf2 180
Øf3 336
f4 65
f5 40
f6 15
m 8
z 40

www.zgko.ru
