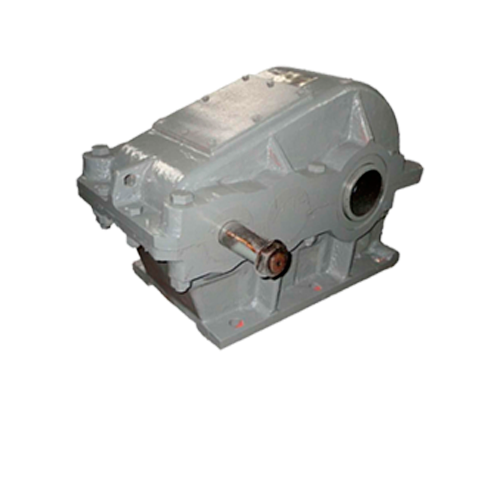

Редукторы 1Ц2 250 В наличии

Купить 1Ц2-250 Цена 36100 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора 1Ц2−250
Номинальное передаточное число 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н 6300
Номинальный крутящий момент на выходном валу, Н•м 825
КПД 0,96
Масса, кг, не более 87


Назначение.

Редукторы применяются в механизмах грузоподъемных машин, а также могут быть использованы для привода других машин в диапазоне передаточных чисел от 8 до 50 в повторно-кратковременных режимах нагружения.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

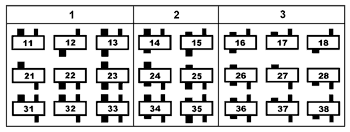

1Ц2-250. Варианты сборки





Пример условного обозначения редуктора 1Ц2−250 при формировании заказа

Редуктор 1Ц2−250−20−21-У1, где:

  • Ц2 — цилиндрический двухступенчатый редуктор;
  • 250 — межосевое расстояние тихоходной ступени в мм;
  • 20 — номинальное передаточное число редуктора;
  • 21 — вариант сборки редуктора 1Ц2−250;
  • У — климатическое исполнение редуктора;
  • 1 — категория размещения редуктора.

Объем заливаемого масла в редуктор 1Ц2−250 ;— 2 литра

>Масло Индустриальное 50 ГОСТ 1707–51 или Тракторное АК-15 ГОСТ 1862–63 или Компрессорное М ГОСТ 1861–54

1Ц2-250. Габаритные и присоединительные размеры

Аwt 150
Awб 100
A 285
A1 210
В 260
H 310
H1 160
h 18
h1  —
L 515
L1 400
L2 75
L3 183
L4 220
L5 280
d 22
n 4
Исполнение Ц — цилиндрический: выходной вал

1ЦУ-250. Присоединительные размеры входных и выходных валов (Ц)

d 65∅6
d1 32
d2 M10
I 105
I1 20
b 18
t 71
n 2
L 255

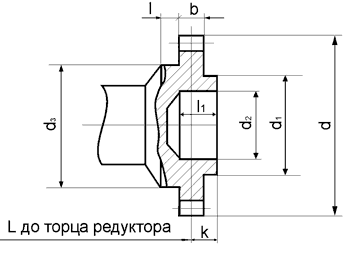

Исполнение М — муфтовый:

1Ц2-1000. Исполнение М

b 20
d 147
d1 65r6
d2 72F8
d3 95
L 198
I 8
I1 38
Зацепление m 3,5
Зацепление z 40

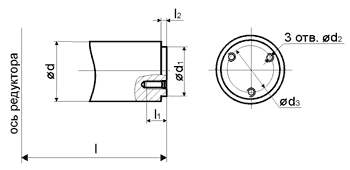

Исполнение-КА — для присоединения командоаппарата: выходной вал

1Ц2-1000. Исполнение КА

d 70
d1 25
d2 6
d3 40
I 145
I1 15
I2 5
