Редукторы 1Ц3У 400Н В наличии

Купить 1Ц3У-400Н Цена 150000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора 1Ц3У-400Н
Передаточные числа 31,5; 40; 50; 63; 80; 100; 125; 160; 200
Номинальный крутящий момент на тихоходном валу, Н·м, min / max 15 200 / 17 000
Номинальная передаваемая мощность, кВт, min / max 52 / 12
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала, min / max 31 500 / 31 500
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, min / max 2500 / 2500
Масса, кг, не более: 960

Редуктор Ц3У 400Н горизонтальный, трёхступенчатый относится к особенным механизмам, которые являются незаменимыми для транспортных средств, так как позволяют увеличивать крутящий момент и при этом уменьшают частоту вращения. Применяются они во всех транспортных средствах, машинах различных модификаций. Редуктор Ц3У 400Н может использоваться как при переменной, так и при постоянной, то есть оптимальной, нагрузке, как одного направления, так и реверсивно. Он незаменим при длительной работе машин и механизмов с незначительными перерывами, при вращении валов в различные стороны, причём частота вращения не должна быть больше 1800 об/мин.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Варианты сборки редуктора 1Ц3У-160

Пример условного обозначения редуктора 1Ц3У-400Н при формировании заказа

Редуктор 1Ц3У-400Н-25−12-М-С-У3, где:

  • Ц3У — тип редуктора;
  • 400 — межосевое расстояние тихоходной ступени в мм;
  • 25 — номинальное передаточное число редуктора;
  • 12 — вариант сборки;
  • М — конец выходного вала с зубчатой муфтой;
  • С — исполнение с коллектором для присоединения к струйной системе смазки;
  • У3 — климатическое исполнение редуктора;

Объем заливаемого масла редуктора 1Ц3У-400Н ;— 80 литров

Для струйной смазки применять масло И50А или И70А

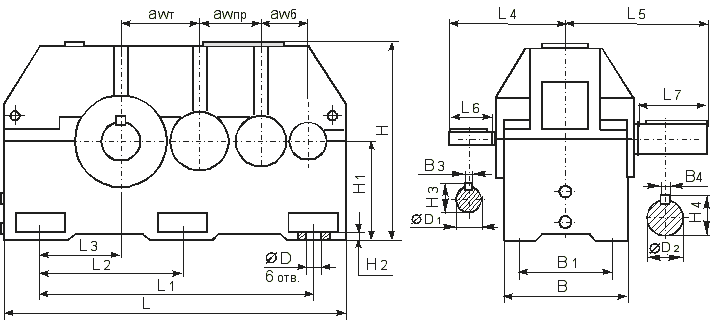

Габаритные и присоединительные размеры редукторов 1Ц3У-400Н

awб 160
awпр 250
awт 400
L 1410
L1 1070
L2 535
L3 280
L4 340
L5 500
L6 110
L7 250
B 420
B1 330
B3 12
B4 36
ØD 35
ØD1 40k6
ØD2 140m6
H 835
H1 425
H2 35
H3 43
H4 148

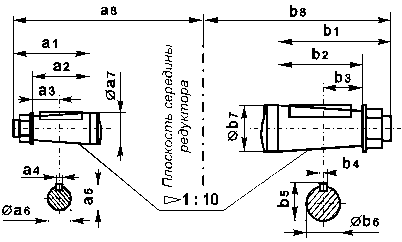

Присоединительные размеры концов выходных валов:

Присоединительные размеры концов выходных валов 1Ц3У-400Н

a1 110
a2 82
a3 41
a4 10
a5 38,9
Øa6 35,9
Øa7 40
a8 340
b1 250
b2 200
b3 100
b4 32
b5 137
Øb6 130
Øb7 140
b8 500

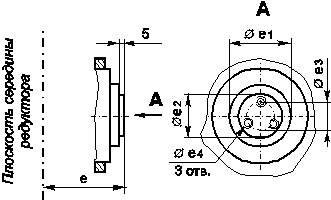

Присоединительные размеры тихоходного вала для присоединения командоаппарата:

Присоединительные размеры тихоходного вала для присоединения командоаппарата 1Ц3У-400Н

e 240
Øe1 140h10
Øe2 75h8
Øe3 55
Øe4 M8−7H
Присоединительные размеры тихоходного вала в виде части зубчатой муфты:

Присоединительные размеры тихоходного вала в виде части зубчатой муфты 1Ц3У-400Н

f 335
Øf1 150F7
Øf2 180
Øf3 336
f4 65
f5 40
f6 15
m 8
z 40

www.zgko.ru
