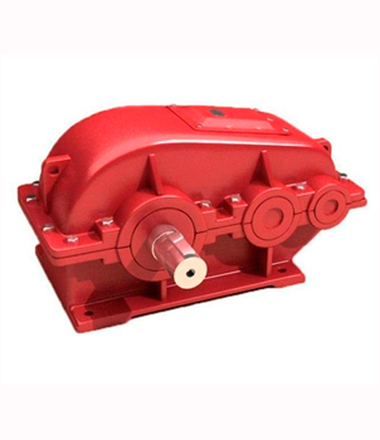

Редукторы РМ 350 В наличии

Купить РМ-350 Цена 35000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



частота вращения входного вала об/мин. РБmax PTmax PMmax
РМ-350
600 3,8 24 18
750 3,5 22,5 17
1000 3,1 20 16
1250 2,9 18,5 14
1500 2,9 17,5 14

Условные обозначения:
РБmax — максимально допустимая консольная нагрузка на входном валу, кН;
РTmax — максимально допустимая консольная нагрузка на выходном валу, кН;
РMmax — максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

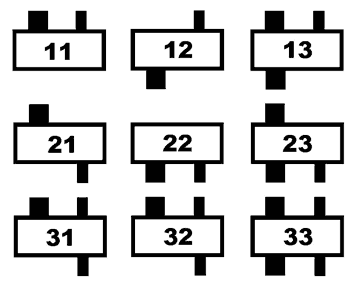

Варианты сборки РМ-350

Пример условного обозначения редуктора РМ-350 при формировании заказа

Редуктор РМ-350−31,5−11-У2, где:

  • РМ — тип редуктора;
  • 350 — межосевое расстояние тихоходной ступени в мм;
  • 31,5 — номинальное передаточное число редуктора;
  • 11 — вариант сборки;
  • У — климатическое исполнение редуктора;
  • 2 — категорией размещения.

Объем заливаемого масла редуктора РМ-350 ;— 3,3 литра

Для струйной смазки применять масло И50А или И70А

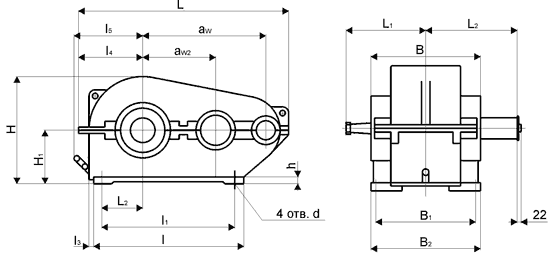

Габаритные и присоединительные размеры РМ-350

Aw 350
Aw2 200
L 710
L1 260
L2 269
I 415
I1 310
I2 45
I3 60
I4 238
I5 280
B 270
B1 250
B2 290
H 400
H1 200
h 23
d 17

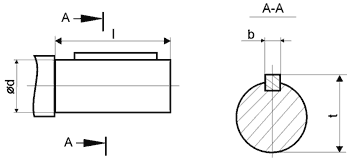

исполнение Ц — цилиндрический (выходной):

Исполнение Ц - РМ-350

dm6 55
b 16
I 82
t 60

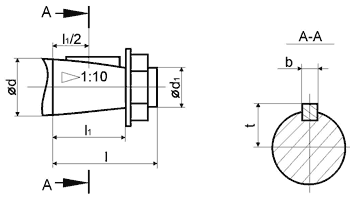

исполнение К — конический (входной):

Исполнение К - РМ-350

d 40
d1 М24х2
I 110
I1 82
b 10
t 20,9

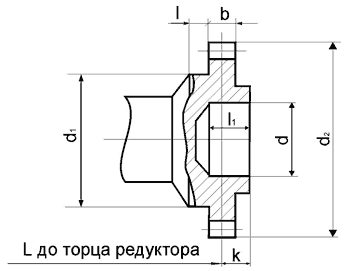

исполнение М — муфтовый:

Исполнение М - РМ-350

исполнение M
b 25
L 54,5
I (не менее) 16
k 24,5
I1 45
d (пред.откл. по F7) 90
d1 (пред.откл. по F9) 110
d2 150
зацепление m 3
зацепление z 48

www.zgko.ru
