Редукторы 1Ц2 750 В наличии

Купить 1Ц2-750 Цена 356250 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29; +7 (499) 346-80-38

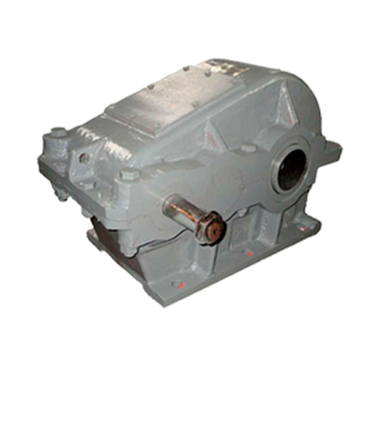

Типоразмер редуктора 1Ц2−750
Номинальное передаточное число 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н 32 000
Номинальный крутящий момент на выходном валу, Н•м 23 000
КПД 0,96
Масса, кг, не более 1650

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

1Ц2-750. Варианты сборки





Пример условного обозначения редуктора 1Ц2−750 при формировании заказа

Редуктор 1Ц2−750−20−12-У2, где:

  • 1Ц2 — цилиндрический двухступенчатый редуктор;
  • 750 — межосевое расстояние тихоходной ступени в мм;
  • 20 — номинальное передаточное число редуктора;
  • 12 — вариант сборки редуктора 1Ц2−750;
  • У — климатическое исполнение редуктора;
  • 2 — категория размещения редуктора.

Объем заливаемого масла в редуктор 1Ц2−750 ;— 37 литров

Масло Индустриальное 50 ГОСТ 1707–51 или Тракторное АК-15 ГОСТ 1862–63 или Компрессорное М ГОСТ 1861–54

1Ц2-750. Габаритные и присоединительные размеры
Аwt 450
Awб 300
A 900
A1 560
В 650
H 783
H1 355
h 40
h1 100
L 1455
L1 1040
L2 225
L3 498
L4 570
L5 645
d 46
n 8
Исполнение Ц — цилиндрический: выходной вал
1Ц2-1000. Присоединительные размеры входных и выходных валов (Ц)
d 170s6
d1 105
d2 M16
I 240
I1 26
b 40
t 184
n 3
L 595
Исполнение К — конический
1Ц2-1000. Присоединительные размеры входных и выходных валов (К)
входной вал
d 80
d1 M56×4,0
I 170
I1 130
b 20
t 41,25
выходной вал
d 170
d1 М125×4,0
I 300
I1 240
b 40
t 88
Исполнение М — муфтовый:
1Ц2-1000. Исполнение М
b 60
d 504
d1 170s6
d2 200F8
d3 290
L 480
I 20
I1 90
Зацепление m 12
Зацепление z 40
Исполнение-КА — для присоединения командоаппарата: выходной вал
1Ц2-1000. Исполнение КА
d 180
d1 75
d2 8
d3 55
I 340
I1 20
I2 5
