Редукторы 1Ц3У 250 В наличии

Купить 1Ц3У-250 Цена 55000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора 1Ц3У-250
Передаточные числа 16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160;
Допускаемая радиальная консольная нагрузка, Н на быстроходном валу 2240
Допускаемая радиальная консольная нагрузка, Н на тихоходном валу 18 000
Номинальный крутящий момент на тихоходном валу, Н. м 5000
КПД 0,96
Масса, кг, не более: 335


На сегодняшний день редукторы являются наиболее распространенными механизмами, которые нашли свою область применения в промышленности и приборостроении. Они используются как передатчики вращения между валами двигателя и рабочей машины. Одним из таких механизмов является редуктор 1Ц3У 250, который может использоваться в различных машинальных установках. Основными условиями применения такого механизма, как редуктор 1Ц3У 250 является:
 — вращательные движения валов в любую сторону;
 — длительный период работы или рабочий процесс с периодическими остановками;
 — переменная или постоянная нагрузка реверсивная или однонаправленная;
 — частота вращательных движений входного вала не должна превышать 1800 об/мин.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Варианты сборки редукторов 1Ц3У-250

Пример условного обозначения редуктора Ц3У-250 при формировании заказа

Редуктор 1Ц3У-250−25−12-М-С-У3, где:

  • Ц3У — тип редуктора;
  • 250 — межосевое расстояние тихоходной ступени в мм;
  • 25 — номинальное передаточное число редуктора;
  • 12 — вариант сборки;
  • М — конец выходного вала с зубчатой муфтой;
  • С — исполнение с коллектором для присоединения к струйной системе смазки;
  • У3 — климатическое исполнение редуктора;

Объем заливаемого масла редуктора 1Ц3У-250 ;— 18,4 литров

Для струйной смазки применять масло И50А или И70А

Габаритные и присоединительные размеры редукторов 1Ц3У-250

AwT 250
Awп 160
Awб 125
A 750
A1 218
B 290
B1 280
H 530
H1 265
h 36
L 950
L1 825
L2 212
L3 290
L4 236
L5 335
d 28
Присоедительные размеры конических валов:

Присоедительные размеры конических валов 1Ц3У-250


быстроходный вал
d 30
d1 М20×1,5
l 80
l1 58
b 5
t 15,55

тихоходный вал
d 90
d1 М64×4,0
l 170
l1 130
b 20
t 46,75
Присоединительные размеры цилиндрических валов:

Присоединительные размеры цилиндрических валов 1Ц3У-250


быстроходный вал
d 25k6
l 58
b 8
t 28

тихоходный вал
d 85m6
l 170
b 22
t 90
Присоединительные размеры тихоходного вала в виде зубчатой полумуфты:

Присоединительные размеры тихоходного вала в виде зубчатой полумуфты 1Ц3У-250

b 30
d 232
d1 150
d2 120F8
d3 170
L 236
l 10
l1 60
Зацепление m 4
Зацепление z 56

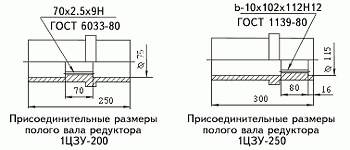

Присоединительные размеры полого тихоходного вала:

Присоединительные размеры полого тихоходного вала 1Ц3У-250
