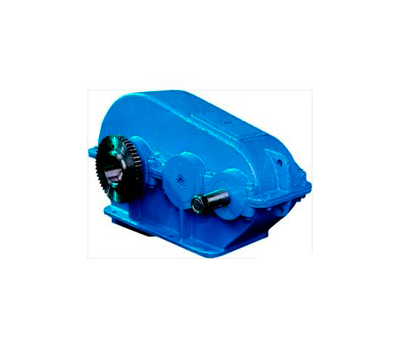

Редукторы РК 450 В наличии

Купить РК-450 Цена 140000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



частота вращения входного вала об/мин. РБmax PTmax PMmax
РК-450
600 6,7 105 113
750 6,3 97,5 105
1000 5,5 88,5 96
1250 5 81,5 90
1500 4,6 79 89

Условные обозначения:
РБmax — максимально допустимая консольная нагрузка на входном валу, кН;
РTmax — максимально допустимая консольная нагрузка на выходном валу, кН;
РMmax — максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

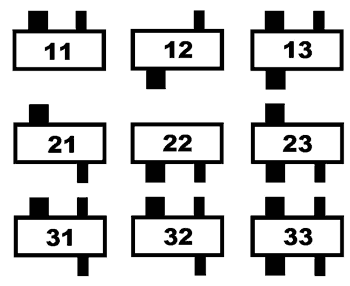

Варианты сборки РК-450

Пример условного обозначения редуктора РК-450 при формировании заказа

Редуктор РК-450−20−11-М-2-У1, где:

  • РК — тип редуктора;
  • 450 — межосевое расстояние тихоходной ступени в мм;
  • 20 — номинальное передаточное число редуктора;
  • 11 — вариант сборки;
  • М — исполнение конца выходного вала в виде части зубчатой муфты;
  • 2 — категорией размещения.
  • У1 — климатическое исполнение редуктора;

Объем заливаемого масла редуктора РК-450 ;— 42 литра

Для струйной смазки применять масло И50А или И70А

Габаритные и присоединительные размеры РК-450

Aw 750
Aw2 450
L 1448
L1 450
L2 475
I 1025
I1 620
I2 275
I3 230
I4 491
I5 525
B 510
B1 450
B2 510
B3 356
H 743
H1 320
H2 130
h 35
d 25

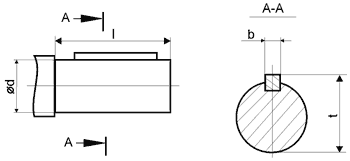

исполнение Ц — цилиндрический (выходной):

Исполнение Ц - РК-450

dm6 110
b 28
I 165
t 120

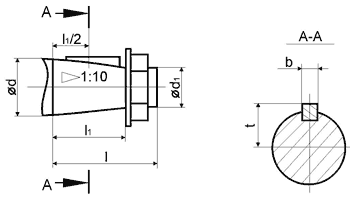

исполнение К — конический (входной):

Исполнение К - РК-450

d 60
d1 М42х3
I 140
I1 105
b 16
t 31,38
исполнение М — муфтовый:

Исполнение М - РК-450

исполнение M
b 40
L 75
I (не менее) 16
k 32
I1 68
d (пред.откл. по F7) 170
d1 (пред.откл. по F9) 260
d2 348
зацепление m 6
зацепление z 56
