Редукторы ЦТНД 315 В наличии

Купить ЦТНД-315 Цена 0 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора ЦТНД-315
Передаточные числа 50; 63; 80; 100; 125; 160
Номинальный крутящий момент на выходном валу, Н•м 8,3×103
Габаритные размеры, мм: длина 1110
Габаритные размеры, мм: ширина 608
Габаритные размеры, мм: высота 640
Масса, кг, не более: 505

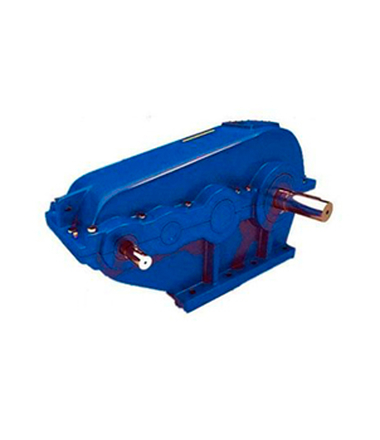

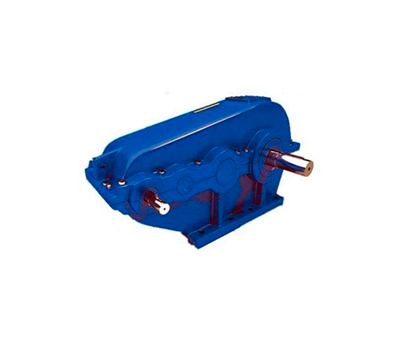

Редуктор ЦТНД 315 — цилиндрический, трёхступенчатый, горизонтальный. Используется с целью уменьшения частоты вращения, и для увеличения крутящихся моментов машин и механизмов. При использовании необходимо учитывать, что Редуктор ЦТНД 315 должен обязательно использоваться с учётом технических характеристик и параметров. Так, он используется, как при переменных, так и при постоянных нагрузках, при пародических и длительных остановках, даже в тех случаях, если валы вращаются в разные стороны, причём скорость вращения не должна быть больше 1800 об/мин. Необходимо также учитывать агрессивность среды, желательно, чтобы она была не агрессивная.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Варианты сборки ЦТНД-315

Пример условного обозначения редуктора ЦТНД-315 при формировании заказа

Редуктор ЦТНД-315−63−21-У2, где:

  • ЦТНД — тип редуктора;
  • 315 — межосевое расстояние тихоходной ступени в мм;
  • 63 — номинальное передаточное число редуктора;
  • 21 — вариант сборки;
  • У2 — климатическое исполнение редуктора;

Объем заливаемого масла редуктора ЦТНД-315 ;— 25 литров

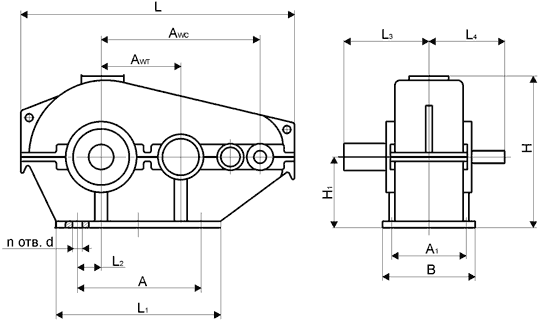

Габаритные и присоединительные размеры ЦТНД-315

Awt 315
Awс 640
A 560
A1 280
B 350
H 640
H1 335
L 1110
L1 680
L2 130
L3 243
L4 365
d 26
n 6

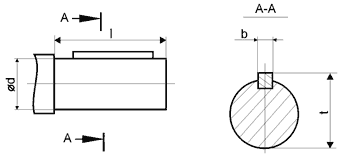

исполнение Ц — цилиндрический:

Исполнение Ц - ЦТНД-315


входной вал
d 32k6
I 58
b 10
t 35

выходной вал
d 110m6
I 165
b 28
t 116

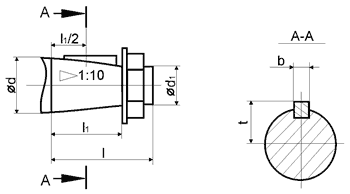

исполнение К — конический:

Исполнение К - ЦТНД-315


быстроходный вал
d 32
d1 M20×1,5
I 80
I1 58
b 6
t 17,5

тихоходный вал
d 120
d1 M90x4
I 210
I1 165
b 28
t 61,9
