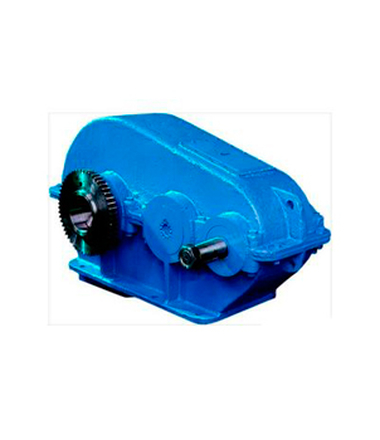

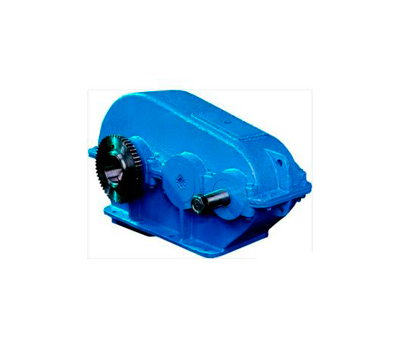

Редукторы РК 600 В наличии

Купить РК-600 Цена 270000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



частота вращения входного вала об/мин. РБmax PTmax PMmax
РК-600
600 13 176 199
750 12 164 184,3
1000 10,5 150 168,2
1250 10 134 157
1500 9,1 128 154

Условные обозначения:
РБmax — максимально допустимая консольная нагрузка на входном валу, кН;
РTmax — максимально допустимая консольная нагрузка на выходном валу, кН;
РMmax — максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Варианты сборки РК-600

Пример условного обозначения редуктора РК-600 при формировании заказа

Редуктор РК-600−20−11-М-2-У1, где:

  • РК — тип редуктора;
  • 600 — межосевое расстояние тихоходной ступени в мм;
  • 20 — номинальное передаточное число редуктора;
  • 11 — вариант сборки;
  • М — исполнение конца выходного вала в виде части зубчатой муфты;
  • 2 — категорией размещения.
  • У1 — климатическое исполнение редуктора;

Объем заливаемого масла редуктора РК-600 ;— 55 литров

Для струйной смазки применять масло И50А или И70А

Габаритные и присоединительные размеры РК-600

Aw 1000
Aw2 600
L 1896
L1 550
L2 696
I 1350
I1 870
I2 350
I3 250
I4 639
I5 645
B 660
B1 590
B2 660
B3 1172
H 965
H1 400
H2 200
h 40
d 32
исполнение Ц — цилиндрический (выходной):

Исполнение Ц - РК-600

dm6 150
b 36
I 200
t 162
исполнение К — конический (входной):

Исполнение К - РК-600

d 90
d1 М64х4
I 170
I1 130
b 22
t 46,8
исполнение М — муфтовый:

Исполнение М - РК-600

исполнение M1
b 50
L 70
I (не менее) 22
k 40
I1 78
d (пред.откл. по F7) 190
d1 (пред.откл. по F9) 280
d2 448
зацепление m 8
зацепление z 54
