Редукторы 1Ц3У 160 В наличии

Купить 1Ц3У-160 Цена 27730 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора 1Ц3У-160
Передаточные числа 16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160;
Допускаемая радиальная консольная нагрузка, Н на быстроходном валу 630
Допускаемая радиальная консольная нагрузка, Н на тихоходном валу 9000
Номинальный крутящий момент на тихоходном валу, Н. м 1250
КПД 0,96
Масса, кг, не более: 64

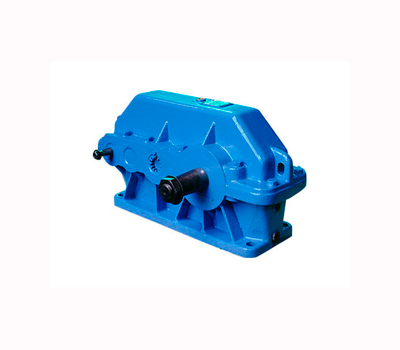

Редуктор 1Ц3У 160 представляет собой довольно сложную конструкцию, состоящую из чугунного корпуса, внутри которого находятся специальные валы, шестеренки и другие необходимые детали.

Редуктор 1Ц3У 160 — это универсальное техническое устройство, которое может работать без перерыва в течение 24 часов или с кратковременными перерывами. Он используется для изменения вращающегося момента в каких-либо агрегатах, механизмах и машинах. Такой редуктор изготавливается как с симметричным, так и несимметричным выходным валом, а во время его работы вращение валов происходит в любом направлении.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

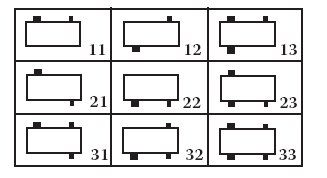

Варианты сборки редукторов 1Ц3У-160

Пример условного обозначения редуктора Ц3У-160 при формировании заказа

Редуктор 1Ц3У-160−25−12-М-С-У3, где:

  • Ц3У — тип редуктора;
  • 160 — межосевое расстояние тихоходной ступени в мм;
  • 25 — номинальное передаточное число редуктора;
  • 12 — вариант сборки;
  • М — конец выходного вала с зубчатой муфтой;
  • С — исполнение с коллектором для присоединения к струйной системе смазки;
  • У3 — климатическое исполнение редуктора;

Объем заливаемого масла редуктора 1Ц3У-160 ;— 6,2 литров

Для струйной смазки применять масло И50А или И70А

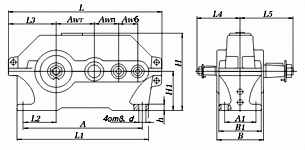

Габаритные и присоединительные размеры редукторов 1Ц3У-160

AwT 160
Awп 100
Awб 80
A 475
A1 140
B 260
B1 195
H 345
H1 170
h 32
L 630
L1 530
L2 135
L3 195
L4 160
L5 224
d 24
Присоедительные размеры конических валов:

Присоедительные размеры конических валов 1Ц3У-160


быстроходный вал
d 20
d1 М12×12,5
l 50
l1 36
b 4
t 10,6

тихоходный вал
d 55
d1 М36×3,0
l 110
l1 82
b 14
t 28,95
Присоединительные размеры цилиндрических валов:

Присоединительные размеры цилиндрических валов 1Ц3У-160


быстроходный вал
d 18k6
l 36
b 6
t 20,5

тихоходный вал
d 50m6
l 105
b 14
t 53,5
Присоединительные размеры тихоходного вала в виде зубчатой полумуфты:

Присоединительные размеры тихоходного вала в виде зубчатой полумуфты 1Ц3У-160

b 20
d 168
d1 90
d2 72F8
d3 95
L 170
l 9
l1 38
Зацепление m 4
Зацепление z 40

www.zgko.ru
