Типоразмер редуктора 1Ц3Н-630
Передаточные числа 31,5; 40; 50; 63; 80; 100; 125; 160; 200
Номинальный крутящий момент на тихоходном валу, Н·м, min / max 85 000 / 90 000
Номинальная передаваемая мощность, кВт, min / max 353,5 / 67
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части выходного вала, min / max 71 000 / 75 000
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части входного вала, min / max 2650 / 6000
Масса, кг, не более: 3900

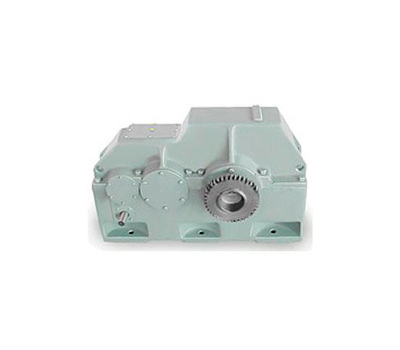

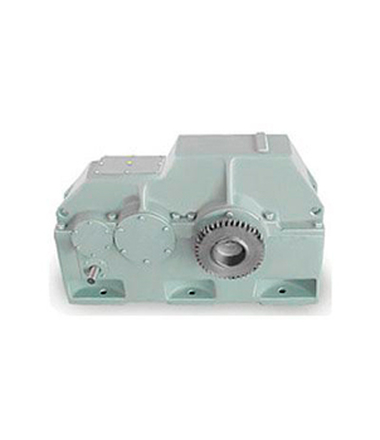

Цилиндрический трехступенчатый редуктор Ц3Н 630 представляет собой универсальное и практичное устройство, предназначенное для использования в самых разных отраслях машиностроения. Главным преимуществом, которое отличает редуктор Ц3Н 630, является простота и надежность конструкции, что и выделяет группу цилиндрических редукторов среди всех прочих. К недостаткам можно отнести несимметричность расположения колес редуктора к опорам, что в свою очередь дает неравномерность при распределении нагрузки в процессе работы на все подшипники, размещенные в области зубчатых колес механизма.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

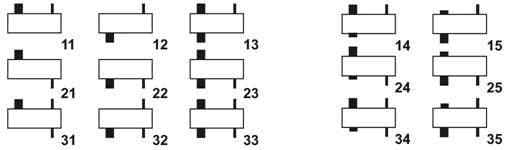

Варианты сборки редукторов 1Ц3Н-630

Пример условного обозначения редуктора Ц3Н-630 при формировании заказа

Редуктор 1Ц3Н-630−25−12-М-С-У3, где:

  • Ц3Н — тип редуктора;
  • 630 — межосевое расстояние тихоходной ступени в мм;
  • 25 — номинальное передаточное число редуктора;
  • 12 — вариант сборки;
  • М — конец выходного вала с зубчатой муфтой;
  • С — исполнение с коллектором для присоединения к струйной системе смазки;
  • У3 — климатическое исполнение редуктора;

Объем заливаемого масла редуктора 1Ц3Н-630 ;—? литров

В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38 101 451−78; ИСп-65, ИСп-110 ТУ 38 101 293−78, маслa зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35−150 мм2 /с при температуре 50 °С.

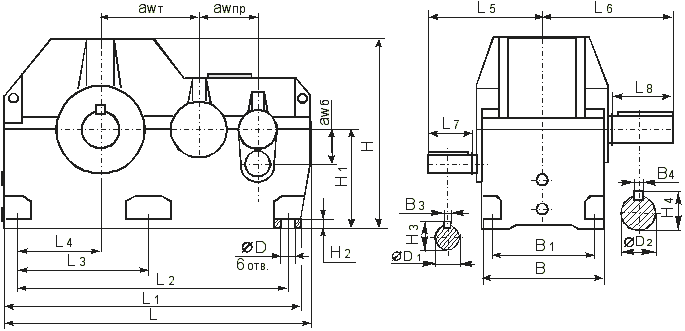

Габаритные и присоединительные размеры 1Ц3Н-630

awб 250
awпр 400
awт 630
L 1995
L1 1920
L2 1770
L3 970
L4 575
L5 570
L6 760
L7 170
L8 360
B 650
B1 540
B3 22
B4 50
ØD 52
ØD1 80m6
ØD2 220m6
H 1225
H1 630
H2 60
H3 85
H4 231

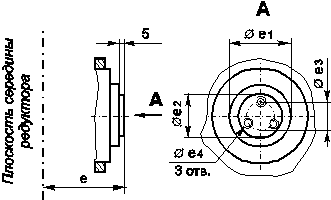

Присоединительные размеры тихоходного вала для присоединения командоаппарата:

e 400
Øe1 100h9
Øe2 75h9
Øe3 55
Øe4 M8−7H
Присоединительные размеры тихоходного вала в виде части зубчатой муфты:

f 508
Øf1 200F8
Øf2 290
Øf3 504
f4 90
f5 60
f6 20
m 12
z 40
