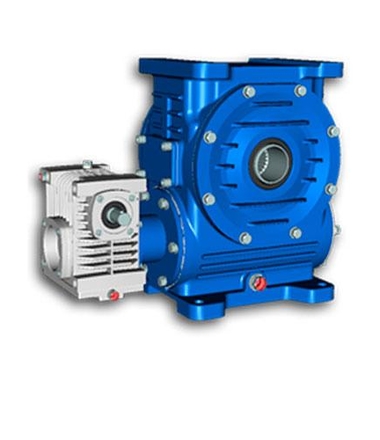

Червячные редукторы 1Ч2 100/63 (Ч2-63/100) В наличии

Купить 1Ч2-100/63 Цена 29300 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора 1Ч2−100/63
Передаточные числа 100; 125; 160; 200; 250; 320; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 4000;
Номинальный крутящий момент, Н*м 500
Номинальная радиальная нагрузка на входном валу, Н 180
Номинальная радиальная нагрузка на выходном валу, Н 7280
Масса, кг 64


Примечания.

  • Фактическое передаточное отношение может отличаться от номинального до 7%.
  • Крутящий момент на выходном валу указан при постоянной нагрузке, без рывков и ударов.
  • Расчетная мощность электродвигателя приведена для частоты вращения быстроходного вала равной 1400 об/мин. Мощность, присоединяемого электродвигателя расчитывается по формуле: P = T*n1/(i*9550*КПД), где T — Крутящий момент на выходном валу, n1 — частота вращения быстроходного вала редуктора, i — передаточное отношение редуктора.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

Варианты сборки: 1Ч2-100/63













Расположения червячной пары

Схема 12.3. Варианты расположения червячной пары в пространстве для редуктора 1Ч2-100/63


Область применения

Предназначены для увеличения крутящего момента и уменьшения частоты вращения


Условия применения редуктора 1Ч2−100/63

  • работа постоянная или с периодическими остановками;
  • вращение валов в любую сторону;
  • частота вращения входного вала до 1500 об/мин;
  • атмосфера типов I и II по ГОСТ-15 150 при запыленности воздуха не более 10 мг/м3;
  • категории размещения 1…4 по ГОСТ 15 150 (эксплуатации под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха);
  • климатические исполнения У, Т для категорий размещения 1…3 и климатические исполнения УХЛ и О для категории размещения 4 по ГОСТ-15 150.

Пример условного обозначения редуктора 1Ч2−100/63 при формировании заказа


Редуктор 1Ч2−100/63−250−12−21-У2,
где:

  • Ч — тип редуктора
  • 100 — межосевое расстояние 2-й ступени
  • 63 — межосевое расстояние 1-й ступени
  • 250 — передаточное отношение
  • 12 — вариант сборки
  • 21 — вариант расположения червячной пары
  • У — климатическое исполнение
  • 2 — категория размещения

Объем заливаемого масла в редуктор 1Ч2−100/63; от 1,5 до 2,5 литра

Для струйной смазки применять масло И50А или И70А


aw1, мм 63
aw2, мм 100
А, мм 240
A1, мм 200
В, мм 175
B1, мм 140
L, мм 420
L1, мм 225
L3, мм 145
L4, мм 221
H, мм 312
H1, мм 100
C, мм 18
d, мм 19
d вх, мм 22
d вых, мм 45
Присоединительные размеры входного вала



d, мм 22
d1, мм М8
l, мм 36
l1, мм 20
b, мм 4
t, мм 11,6


Присоединительные размеры выходного вала


d, мм 45
d1, мм М30×2,0
l, мм 110
l1, мм 82
l2, мм 90
b, мм 12
b1, мм 14
t, мм 23,45
t1, мм 48,5
Присоединительные размеры полых валов

>



d, мм 45
d1, мм 55
d2, мм 46
d3 х m х H, мм 45×2,0×9Н
b, 14 45
t, мм 48,8
