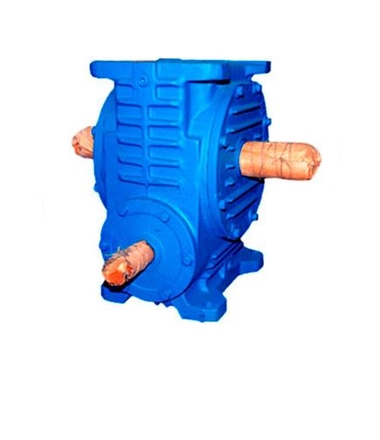

Червячные редукторы Ч 100 В наличии

Купить Ч-100 Цена 11000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



U ном.
8
10
12,5
16
20
25
31,5
40
50
63
80
U факт.
7,75
10
12
15,5
20
24
31
40
48
64
84
Мт Н. м при 1500мин.-1
380
367
374
392
389
372
400
387
389
313
292
КПД при 1500мин.-1
0,90
0,89
0,88
0,85
0,83
0,82
0,77
0,72
0,71
0,64
0,61
Мт Н. м при 1000мин.-1
426
410
420
440
414
417
448
433
436
350
327
КПД при 1000мин.-1
0,92
0,91
0,9
0,87
0,85
0,84
0,66
0,74
0,73
0,64
0,61
Мт Н. м при 750мин.-1
477
460
470
492
464
466
500
485
488
396
366
КПД при 750мин.-1
0,91
0,9
0,89
0,85
0,83
0,83
0,63
0,71
0,71
0,6
0,58
Масса, кг
55 (44)

U ном и U факт — соответсвенно, номинальное и фактическое передаточное число;
1500мин-1, 1000мин-1 и 750мин-1 — частота вращения быстроходного вала для редуктора Ч-100;
Мт — наибольший допускаемый крутящий момент, Нм; в скобках — масса редуктора с алюминиевым корпусом.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

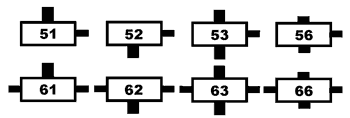

Варианты сборки: Ч-100
Ч-100. Варианты сборки






Варианты сборки рассматриваются при расположении — червяк под колесом.
Вариант сборки 56, 66 представляет собой редуктор с полым шлицевым тихоходным валом.


Варианты расположения червячной пары: Ч-100
Ч-100. Варианты сборки




Ч — червяк, К — колесо. Редукторы рассматриваются в вертикальной плоскости. В вариантах 3 и 4 редуктор рассматривается в положении, при котором выходной конец червяка находится со стороны наблюдателя.


Вариант присоединения лап: Ч-100
Ч-100. Варианты сборки
1 — 2 крепление на лапах;
3 — 4 крепление без лап.

Одноступенчатые червячные редукторы Ч-100 находят широкое применение в различных отраслях промышленности и сельского хозяйства. Их назначение — передача и преобразование крутящего момента с понижением частоты вращения выходного вала. Корпус агрегатов выполнен из чугуна, имеет специальные ребра, способствующие теплоотводу.

Редукторы данной серии могут комплектоваться вентилятором охлаждения, который крепится к корпусу болтами и снабжен защитным кожухом. Максимальная частота вращения выходного вала достигает 1500 об/мин.

Ключевая особенность редукторов Ч-100 — повышенная надежность. При соблюдении условий эксплуатации это качество обеспечивает длительный срок службы оборудования. Кроме того, благодаря использованию одноступенчатой червячной передачи агрегаты характеризуются бесшумностью работы и плавностью хода.

Назначение.

Редукторы червячные одноступенчатые Ч-100, предназначены для использования крутящих моментов и частоты вращения вала в качестве комплектующих в приводах машин, оборудования и механизмов.

Условия применения:

  • Воздействие нагрузки постоянного и переменного характера, совпадающей по своему направлению, а также реверсивной;
  • Эксплуатация предусматривает периодические остановки, ее период не превышает 24 часов в сутки;
  • Отсутствие ограничений касательно направления вращения валов;
  • Максимальное значение частоты вращения входного вала составляет 1800 об/мин;
  • Для атмосфер I и II типа, в соответствии с ГОСТ 15 150−69, в условиях запыленного воздуха предусмотрено максимальное значение, равное 10 мг/м3;
  • ГОСТ 15 150−69 определяет различные типы исполнения для категорий размещения: для категорий размещения 1−3 используются климатические исполнения У, Т, для категорий размещения 4 — УХЛ и О.

Пример условного обозначения редуктора Ч-100 при формировании заказа

Редуктор Ч-100−31,5−52−1-У3, где:

  • Ч — тип редуктора;
  • 100 — межосевое расстояние, мм;
  • 31,5 — номинальное передаточное число;
  • 52 — вариант сборки;
  • 1 — вариант расположения червячной пары;
  • У3 — климатическое исполнение и категория размещения.

Объем заливаемого масла в редуктор Ч-100; 1,5 — 3 литра

Для струйной смазки применять масло И50А или И70А

Редуктор Вариант расположения червячной пары
Ч-100 1 2 3, 4 5, 6
Объем заливаемого масла, для варианта расположения
червячной пары при монтаже, л
1,5 л 2,7 л 3,0 л 3,2 л
Ч-100. Габаритные и присоединительные размеры
L1 240
L2 200
L3 177
L4 225
L5 373
B1 175
B2 140
B3 225
B4 450
H1 179
H2 100
H3 100
H4 312
H5 18
D 9

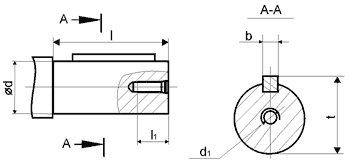

Исполнение Ц — Цилиндрический
Ч-100. Присоединительные размеры входных и выходных валов (Ц)
размер входного вала (мм)


d 32
d1 М10
I 80
I1 25
t 35
b 10
размер выходного вала (мм)


d 45
d1 М16
I 110
I1 35
t 48,5
b 14

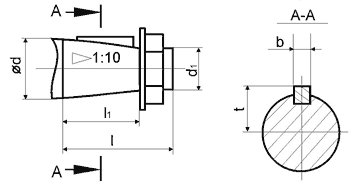

Исполнение Кн — конический с наружной резьбой:
Ч-100. Присоединительные размеры входных и выходных валов (К)
размер входного вала (мм)


d 32
d1 М20×1,5
I 80
I1 58
t 17,05
b 6
размер выходного вала (мм)


d 45
d1 М30х2
I 110
I1 30
t 23,45
b 12

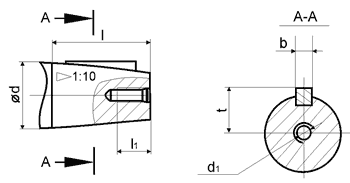

Исполнение Кв — конический с внутренней резьбой:
Ч-100. Присоединительные размеры входных и выходных валов (К)
размер входного вала (мм)


d 32
d1 М10
I 58
I1 25
t 17,05
b 6
размер выходного вала (мм)


d 45
d1 М16
I 82
I1 30
t 23,45
b 12

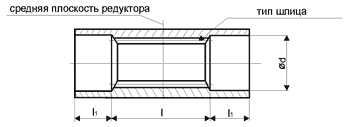

Размеры выходного полого вала:
Ч-100. Размеры выходного полого вала:
тип шлица по ГОСТ 6033- — 45хН8×2хН11
b 80
I 90
I1 57,5
d 46
