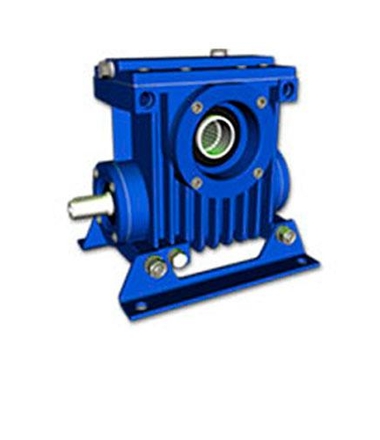

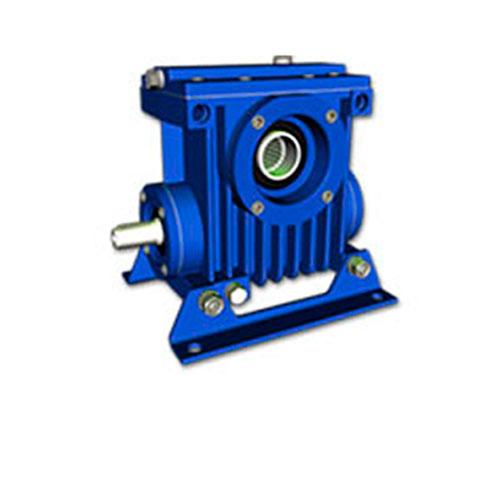

Червячные редукторы Ч 40 (2Ч 40) В наличии

Купить Ч-40 (2Ч-40) Цена 10400 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



iном
8
10
12,5
16
20
25
31,5
40
50
63
80
Мкр, Н•м
32
32
28
36
35
30
40
36
32
28
20
КПД
0,87
0,85
0,83
0,81
0,76
0,73
0,70
0,63
0,60
0,58
0,53
Масса, кг
6,5
iном — номинальное передаточное число;
Мкр — номинальный крутящий момент.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

Варианты сборки: Ч-40
Ч-40. Варианты сборки
Вариант сборки 56 представляет собой редуктор с полым шлицевым тихоходным валом.

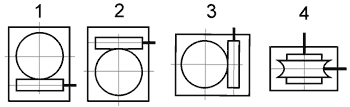

Варианты расположения червячной пары: Ч-40
Ч-40. Варианты сборки
1 — червяк под колесом, 2 — червяк над колесом, 3 — быстроходный вал вертикальный, 4 — тихоходный вал вертикальный.

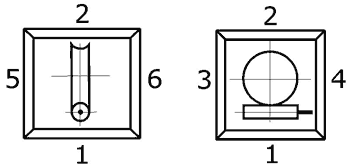

Вариант присоединения лап: Ч-40
Ч-40. Варианты сборки
1 — 4 — крепление на лапах; 5 — 6 — крепление без лап.

Одноступенчатые червячные редукторы Ч-40 (2Ч-40) находят широкое применение в различных отраслях промышленности и сельского хозяйства. Их назначение — передача и преобразование крутящего момента с понижением частоты вращения выходного вала. Корпус агрегатов выполнен из чугуна, имеет специальные ребра, способствующие теплоотводу.

Редукторы данной серии могут комплектоваться вентилятором охлаждения, который крепится к корпусу болтами и снабжен защитным кожухом. Максимальная частота вращения выходного вала достигает 1500 об/мин.

Ключевая особенность редукторов Ч-40 (2Ч-40) — повышенная надежность. При соблюдении условий эксплуатации это качество обеспечивает длительный срок службы оборудования. Кроме того, благодаря использованию одноступенчатой червячной передачи агрегаты характеризуются бесшумностью работы и плавностью хода.

Назначение.

Редукторы червячные одноступенчатые универсальные типа 2Ч выпускаются взамен редукторов типа РЧУ, обладают по отношению к ним повышенной нагрузочной способностью.

Условия применения:

  • Воздействие нагрузки постоянного и переменного характера, совпадающей по своему направлению, а также реверсивной;
  • Эксплуатация предусматривает периодические остановки, ее период не превышает 24 часов в сутки;
  • Отсутствие ограничений касательно направления вращения валов;
  • Максимальное значение частоты вращения входного вала составляет 1800 об/мин;
  • Для атмосфер I и II типа, в соответствии с ГОСТ 15 150−69, в условиях запыленного воздуха предусмотрено максимальное значение, равное 10 мг/м3;
  • ГОСТ 15 150−69 определяет различные типы исполнения для категорий размещения: для категорий размещения 1−3 используются климатические исполнения У, Т, для категорий размещения 4 — УХЛ и О.

Пример условного обозначения редуктора Ч-40 (2Ч-40) при формировании заказа

Редуктор Ч-40−31,5−52−1-У3, (2Ч-40−31,5−52−1-У3) где:

  • Ч — тип редуктора;
  • 40 — межосевое расстояние, мм;
  • 31,5 — номинальное передаточное число;
  • 52 — вариант сборки;
  • 1 — вариант расположения червячной пары;
  • У3 — климатическое исполнение и категория размещения.

Объем заливаемого масла в редуктор Ч-40 (2Ч-40) ;— 0,2 литра

Для струйной смазки применять масло И50А или И70А

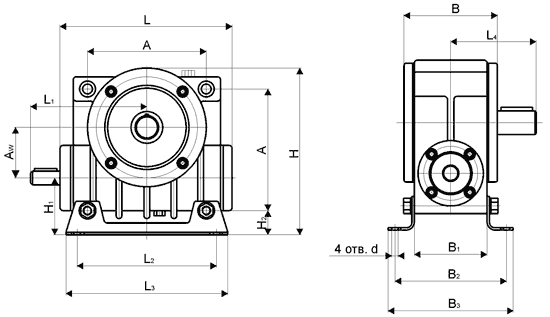

Ч-40 (2Ч-40). Габаритные и присоединительные размеры
Aw 40
A 105
B 120
B1 100
B2 140
B3 164
H 180
H1 72
H2 37
L 160
L1 100
L2 150
L3 180
L4 100
d 13

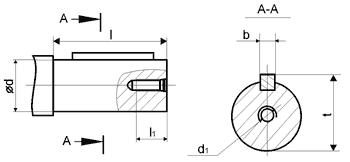

Исполнение Ц — Цилиндрический
Ч-40 (2Ч-40). Присоединительные размеры входных и выходных валов (Ц)
размер входного вала (мм)


d 16
d1 М5
I 28
I1 15
t 18
b 5
размер выходного вала (мм)


d 18
d1 М5
I 28
I1 15
t 20,5
b 6

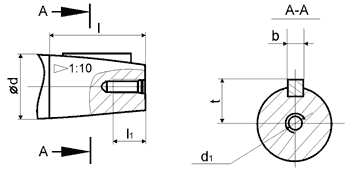

исполнение Кв — конический с внутренней резьбой:
Ч-40 (2Ч-40). Присоединительные размеры входных и выходных валов (К)
размер входного вала (мм)


d 16
d1 М5
I 28
I1 15
t 18
b 8,5
размер выходного вала (мм)


d 218
d1 М5
I 28
I1 15
t 9,5
b 4

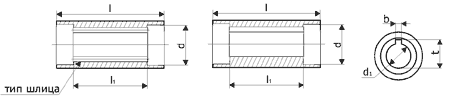

Присоединительные размеры полых валов:
Ч-40 (2Ч-40). Присоединительные размеры полых валов:
тип шлица ГОСТ 6033- — 22×1,5хН8
Пшл — полый, шлицевой
Пшп — полый, шпоночный
b 80
d 23
d1 18
I 112
I1 72
b 6
t 20,8

www.zgko.ru
