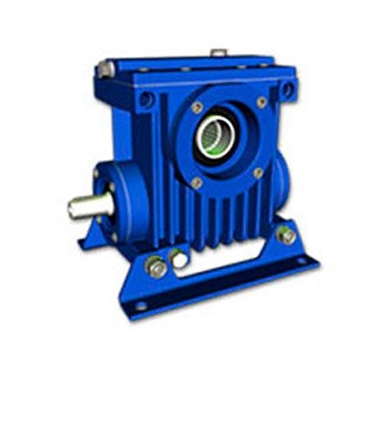

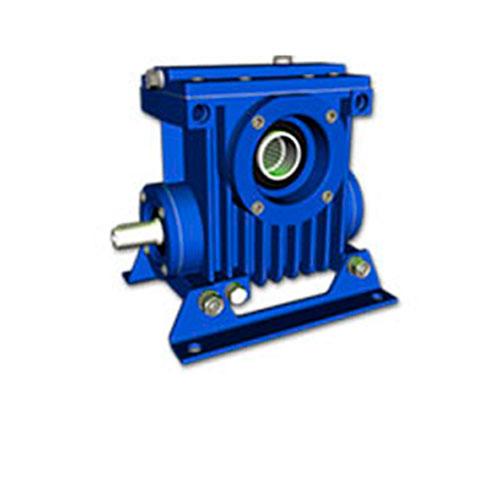

Червячные редукторы Ч 80 (2Ч 80) В наличии

Купить Ч-80 (2Ч-80) Цена 14800 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



iном
8
10
12,5
16
20
25
31,5
40
50
63
80
Мкр, Н•м
230
210
200
260
240
220
280
260
240
210
180
КПД
0,90
0,89
0,88
0,85
0,83
0,82
0,77
0,72
0,71
0,64
0,61
Масса, кг
18,5
iном — номинальное передаточное число;
Мкр — номинальный крутящий момент.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

Варианты сборки: Ч-80 (2Ч-80)
Ч-80 (2Ч-80). Варианты сборки
Вариант сборки 56 представляет собой редуктор с полым шлицевым тихоходным валом.

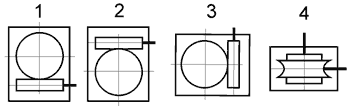

Варианты расположения червячной пары: Ч-80 (2Ч-80)
Ч-80 (2Ч-80). Варианты сборки
1 — червяк под колесом, 2 — червяк над колесом, 3 — быстроходный вал вертикальный, 4 — тихоходный вал вертикальный.

Вариант присоединения лап: Ч-80 (2Ч-80)
Ч-80 (2Ч-80). Варианты сборки
1 — 4 — крепление на лапах; 5 — 6 — крепление без лап.

Одноступенчатые червячные редукторы Ч-80 (2Ч-80) находят широкое применение в различных отраслях промышленности и сельского хозяйства. Их назначение — передача и преобразование крутящего момента с понижением частоты вращения выходного вала. Корпус агрегатов выполнен из чугуна, имеет специальные ребра, способствующие теплоотводу.

Редукторы данной серии могут комплектоваться вентилятором охлаждения, который крепится к корпусу болтами и снабжен защитным кожухом. Максимальная частота вращения выходного вала достигает 1500 об/мин.

Ключевая особенность редукторов Ч-80 (2Ч-80) — повышенная надежность. При соблюдении условий эксплуатации это качество обеспечивает длительный срок службы оборудования. Кроме того, благодаря использованию одноступенчатой червячной передачи агрегаты характеризуются бесшумностью работы и плавностью хода.

Назначение.

Редукторы червячные одноступенчатые универсальные типа 2Ч выпускаются взамен редукторов типа РЧУ, обладают по отношению к ним повышенной нагрузочной способностью.

Условия применения:

  • Воздействие нагрузки постоянного и переменного характера, совпадающей по своему направлению, а также реверсивной;
  • Эксплуатация предусматривает периодические остановки, ее период не превышает 24 часов в сутки;
  • Отсутствие ограничений касательно направления вращения валов;
  • Максимальное значение частоты вращения входного вала составляет 1800 об/мин;
  • Для атмосфер I и II типа, в соответствии с ГОСТ 15 150−69, в условиях запыленного воздуха предусмотрено максимальное значение, равное 10 мг/м3;
  • ГОСТ 15 150−69 определяет различные типы исполнения для категорий размещения: для категорий размещения 1−3 используются климатические исполнения У, Т, для категорий размещения 4 — УХЛ и О.

Пример условного обозначения редуктора Ч-80 (2Ч-80) при формировании заказа

Редуктор Ч-80−31,5−52−1-У3, (2Ч-80−31,5−52−1-У3) где:

  • Ч — тип редуктора;
  • 80 — межосевое расстояние, мм;
  • 31,5 — номинальное передаточное число;
  • 52 — вариант сборки;
  • 1 — вариант расположения червячной пары;
  • У3 — климатическое исполнение и категория размещения.

Объем заливаемого масла в редуктор Ч-80 (2Ч-80) ;— 1 литр

Для струйной смазки применять масло И50А или И70А

Ч-80 (2Ч-80). Габаритные и присоединительные размеры
Aw 80
A 180
B 165
B1 140
B2 185
B3 212
H 267
H1 92
H2 42
L 238
L1 160
L2 225
L3 260
L4 145
d 15

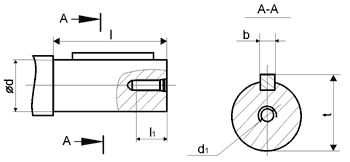

Исполнение Ц — Цилиндрический
Ч-80 (2Ч-80). Присоединительные размеры входных и выходных валов (Ц)
размер входного вала (мм)


d 25
d1 М8
I 42
I1 20
t 28
b 8
размер выходного вала (мм)


d 35
d1 М8
I 58
I1 20
t 38
b 10

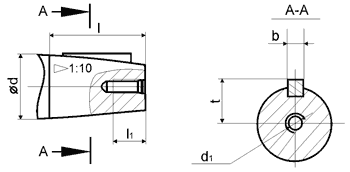

исполнение Кв — конический с внутренней резьбой:
Ч-80 (2Ч-80). Присоединительные размеры входных и выходных валов (К)
размер входного вала (мм)


d 25
d1 М8
I 42
I1 20
t 13,4
b 5
размер выходного вала (мм)


d 35
d1 М10
I 58
I1 25
t 18,5
b 6
Присоединительные размеры полых валов:
Ч-80 (2Ч-80). Присоединительные размеры полых валов:
тип шлица ГОСТ 6033- — 40×1,5хН8
Пшл — полый, шлицевой
Пшп — полый, шпоночный
b 80
d 41
d1 35
I 116
I1 66
b 10
t 38,3

www.zgko.ru
