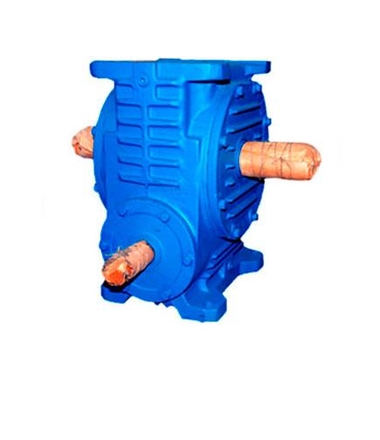

Червячные редукторы Ч 125 В наличии

Купить Ч-125 Цена 22000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



U ном.
8
10
12,5
16
20
25
31,5
40
50
63
80
U факт.
8
10
13
16
20
25
32
40
52
60
84
Мт Н. м при 1500мин.-1
659
636
626
676
653
616
800
692
640
610
525
КПД при 1500мин.-1
0,93
0,93
0,92
0,89
0,88
0,87
0,81
0,79
0,77
0,76
0,69
Мт Н. м при 1000мин.-1
758
712
700
757
730
690
890
715
717
683
590
КПД при 1000мин.-1
0,92
0,92
0,91
0,87
0,86
0,84
0,78
0,76
0,73
0,71
0,63
Мт Н. м при 750мин.-1
826
800
785
850
820
772
1000
870
803
765
660
КПД при 750мин.-1
0,91
0,91
0,89
0,86
0,84
0,82
0,75
0,73
0,7
0,68
0,6
Масса, кг
88

U ном и U факт — соответсвенно, номинальное и фактическое передаточное число;
1500мин-1, 1000мин-1 и 750мин-1 — частота вращения быстроходного вала для редуктора Ч-125;
Мт — наибольший допускаемый крутящий момент, Нм.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

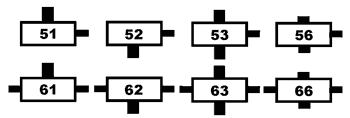

Варианты сборки: Ч-125
Ч-125. Варианты сборкиВарианты сборки рассматриваются при расположении — червяк под колесом.

Вариант сборки 56, 66 представляет собой редуктор с полым шлицевым тихоходным валом.


Варианты расположения червячной пары: Ч-125
Ч-125. Варианты сборки
Ч — червяк, К — колесо. Редукторы рассматриваются в вертикальной плоскости. В вариантах 3 и 4 редуктор рассматривается в положении, при котором выходной конец червяка находится со стороны наблюдателя.


Вариант присоединения лап: Ч-125
Ч-125. Варианты сборки
1 — 2 крепление на лапах;
3 — 4 крепление без лап.


Одноступенчатые червячные редукторы Ч-125 находят широкое применение в различных отраслях промышленности и сельского хозяйства. Их назначение — передача и преобразование крутящего момента с понижением частоты вращения выходного вала. Корпус агрегатов выполнен из чугуна, имеет специальные ребра, способствующие теплоотводу.

Редукторы данной серии могут комплектоваться вентилятором охлаждения, который крепится к корпусу болтами и снабжен защитным кожухом. Максимальная частота вращения выходного вала достигает 1500 об/мин.

Ключевая особенность редукторов Ч-125 — повышенная надежность. При соблюдении условий эксплуатации это качество обеспечивает длительный срок службы оборудования. Кроме того, благодаря использованию одноступенчатой червячной передачи агрегаты характеризуются бесшумностью работы и плавностью хода.

Назначение.

Редукторы червячные одноступенчатые Ч-125 предназначены для использования крутящих моментов и частоты вращения вала в качестве комплектующих в приводах машин, оборудования и механизмов.

Условия применения:

  • Воздействие нагрузки постоянного и переменного характера, совпадающей по своему направлению, а также реверсивной;
  • Эксплуатация предусматривает периодические остановки, ее период не превышает 24 часов в сутки;
  • Отсутствие ограничений касательно направления вращения валов;
  • Максимальное значение частоты вращения входного вала составляет 1800 об/мин;
  • Для атмосфер I и II типа, в соответствии с ГОСТ 15 150−69, в условиях запыленного воздуха предусмотрено максимальное значение, равное 10 мг/м3;
  • ГОСТ 15 150−69 определяет различные типы исполнения для категорий размещения: для категорий размещения 1−3 используются климатические исполнения У, Т, для категорий размещения 4 — УХЛ и О.

Пример условного обозначения редуктора Ч-125 при формировании заказа

Редуктор Ч-125−31,5−52−1-У3, где:

  • Ч — тип редуктора;
  • 125 — межосевое расстояние, мм;
  • 31,5 — номинальное передаточное число;
  • 52 — вариант сборки;
  • 1 — вариант расположения червячной пары;
  • У3 — климатическое исполнение и категория размещения.

Объем заливаемого масла в редуктор Ч-125; 2−5 литра

Для струйной смазки применять масло И50А или И70А

Редуктор Вариант расположения червячной пары
Ч-125 1 2 3, 4 5, 6
Объем заливаемого масла, для варианта расположения
червячной пары при монтаже, л
2,2 л 5,8 л 5,7 л 5,7 л
Ч-125. Габаритные и присоединительные размеры
L1 275
L2 230
L3 210
L4 261
L5 437
B1 230
B2 190
B3 230
B4 460
H1 235
H2 111
H3 125
H4 396
H5 22
D 19

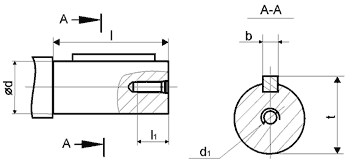

Исполнение Ц — Цилиндрический
Ч-125. Присоединительные размеры входных и выходных валов (Ц)
размер входного вала (мм)


d 32
d1 М10
I 80
I1 25
t 35
b 10
  размер выходного вала (мм)


d 55
d1 М20
I 110
I1 45
t 59
b 16

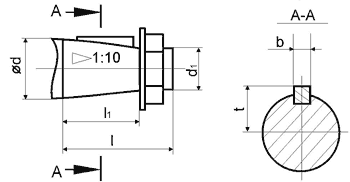

Исполнение Кн — конический с наружной резьбой:
Ч-125. Присоединительные размеры входных и выходных валов (К)
размер входного вала (мм)


d 32
d1 М20×1,5
I 80
I1 58
t 17,05
b 6
  размер выходного вала (мм)


d 55
d1 М36х3
I 110
I1 82
t 28,95
b 14
Исполнение Кв — конический с внутренней резьбой:
Ч-125. Присоединительные размеры входных и выходных валов (К)
размер входного вала (мм)


d 32
d1 М10
I 58
I1 25
t 17,05
b 6
  размер выходного вала (мм)


d 55
d1 М20
I 82
I1 45
t 23,45
b 14
Размеры выходного полого вала:
Ч-125. Размеры выходного полого вала:
тип шлица по ГОСТ 6033- — 55хН8×2,5хН11

b 80
I 110
I1 60
d 60
