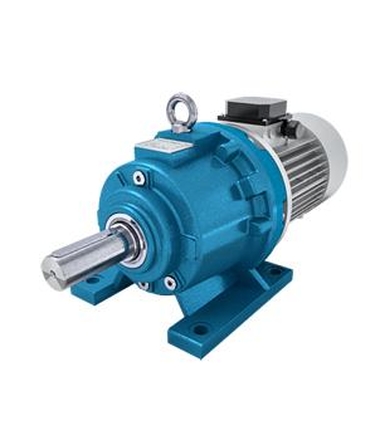

Мотор редукторы 3МП 25 В наличии

Купить 3МП-25 Цена 18644 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора 3МП-25
Частота вращения выходного вала - об/мин 280, 180, 224, 140, 112
Крутящий момент на выходном валу / Н.м 77, 62, 73, 50
Допускаемая радиальная нагрузка / Н 450

www.zgko.ru

Назначение

Мотор - редукторы планетарные предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).

Применение мотор-редуктора

Используются в буровых установках предназначенных для бурения на воду, в конвейерах шнековых, ленточных, а также других установках промышленного назначения.


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Варианты сборки Мотор-редуктора 3МП-25







Пример условного обозначения мотор-редуктора 3МП-25

Мотор-редуктор 3МП-25-112-0,75-64-G110-Ц-У3-380В, где:

  • 3МП — Тип мотор-редуктора;
  • 25 — Межосевое расстояние, мм;
  • 112 — частота вращения выходного вала, об/мин;
  • 0,75 — Мощность электродвигателя, кВт;
  • 64 — Крутящий момент на выходном валу, Н.м;
  • G-110 — Конструктивное исполнение по способу монтажа;
  • Ц — вариант исполнения выходного вала;
  • У — климатическое исполнение (умеренный);
  • 3 — категория размещения (помещение);
  • 380 — номинальное напряжение сети переменного тока, В
на лапах:

Габаритные и присоединительные размеры мотор-редуктора 3МП-25


Вращение вых вала об/м 3,55...16
L 397
B 150
H 160

Вращение вых вала об/м 18...90
L 417
B 160
H 171

Вращение вых вала об/м 11 2...280
L 478
B 200
H 205
L1 160
L2 280
B1 335
B2 360
H1 300
H2 350
H3 530
d 913
фланцевое исполнение:

Габаритные и присоединительные размеры мотор-редуктора 3МП-25


Вращение вых вала об/м 3,55...16
L 397
B 150

Вращение вых вала об/м 18...90
L 417
B 160

Вращение вых вала об/м 11 2...280
L 478
B 200
L3 4
L4 10
L5 50
D 155
di 110
D2 130
d1 12
n 4
цилиндрический выходной вал:

Присоединительные размеры цилиндрических валов 3МП-25

d; мм 25k6
l; мм 42
b; мм 8
f; мм 28
конический выходной вал:

Присоединительные размеры конических валов 3МП-25

d; мм 25
d1; мм М16х1,5
l; мм 60
l1; мм 42
b; мм 5
t; мм 13,45

www.zgko.ru
