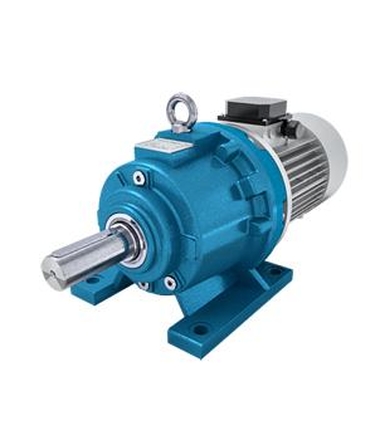

Мотор редукторы 3МП 40 В наличии

Купить 3МП-40 Цена 24780 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора 3МП-40
Частота вращения выходного вала - об/мин 5.6, 7.1, 9, 12.5, 16, 18, 22.4, 28, 35.5, 45, 56, 71, 90, 112, 140, 180, 224, 400, 460
Мощность электродвигателя, кВт 0.12, 0.18, 0.25, 0.37, 0.55, 0.75, 1.1, 1.5, 2.2, 3, 4, 5.5, 7.5
Передаточное отношение (число) 6.3, 7, 7.9, 25.6, 31.8, 39.7, 147, 186, 230, 253

www.zgko.ru

Назначение

Мотор - редукторы планетарные предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).

Применение мотор-редуктора

Используются в буровых установках предназначенных для бурения на воду, в конвейерах шнековых, ленточных, а также других установках промышленного назначения.


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

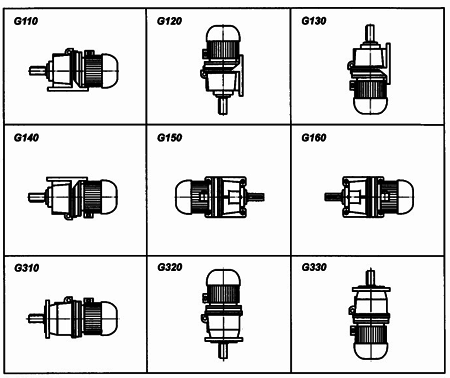

Варианты сборки Мотор-редуктора 3МП-40





Пример условного обозначения мотор-редуктора 3МП-40

Мотор-редуктор 3МП-40-112-0,75-64-G110-Ц-У3-380В, где:

  • 3МП — Тип мотор-редуктора;
  • 40 — Межосевое расстояние, мм;
  • 112 — частота вращения выходного вала, об/мин;
  • 0,75 — Мощность электродвигателя, кВт;
  • 64 — Крутящий момент на выходном валу, Н.м;
  • G-110 — Конструктивное исполнение по способу монтажа;
  • Ц — вариант исполнения выходного вала;
  • У — климатическое исполнение (умеренный);
  • 3 — категория размещения (помещение);
  • 380 — номинальное напряжение сети переменного тока, В

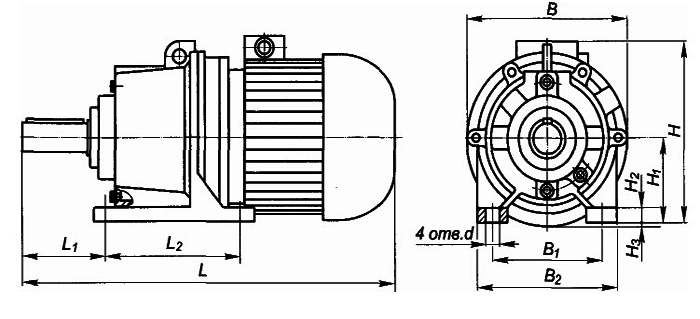

на лапах:

Габаритные и присоединительные размеры мотор-редуктора 3МП-40


Вращение вых вала об/м 3,55...16
L 500
B 224
H 247

Вращение вых вала об/м 18...90
L 625
B 250
H 247

Вращение вых вала об/м 112...280
L 725
B 350
H 305
L1 110
L2 170
B1 180
B2 220
H1 112
H2 22
H3 63
d 20

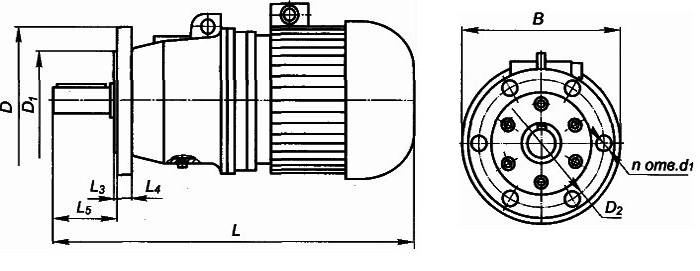

фланцевое исполнение:

Габаритные и присоединительные размеры мотор-редуктора 3МП-40


Вращение вых вала об/м 3,55...16
L 500
B 224

Вращение вых вала об/м 18...90
L 625
B 250

Вращение вых вала об/м 112...280
L 725
B 350
L3 6
L4 16
L5 90
D 200
di 130
D2 165
d1 15
n 6

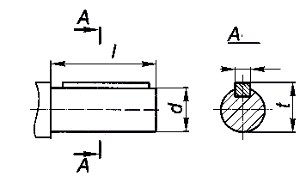

цилиндрический выходной вал:

Присоединительные размеры цилиндрических валов 3МП-40

d; мм 35k6
l; мм 80
b; мм 10
f; мм 38

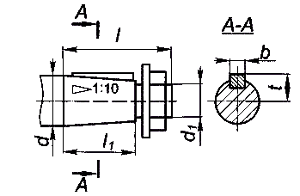

конический выходной вал:

Присоединительные размеры конических валов 3МП-40

d; мм 35
d1; мм М20х1,5
l; мм 80
l1; мм 58
b; мм 6
t; мм 18,55

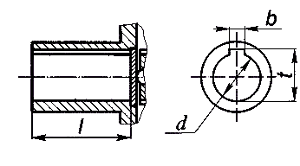

полый выходной вал:

Присоединительные размеры полый вал 3МП-40

d; мм З0Н7
l; мм 70
b; мм 8
f; мм 33,1

www.zgko.ru
