Мотор редукторы 3МП 63 В наличии

Купить 3МП-63 Цена 94400 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора ЗМП-63
Частота вращения выходного вала - об/мин
Мощность электродвигателя, кВт
Передаточное отношение (число)

www.zgko.ru

Назначение

Мотор - редукторы планетарные предназначены для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).

Применение мотор-редуктора

Используются в буровых установках предназначенных для бурения на воду, в конвейерах шнековых, ленточных, а также других установках промышленного назначения.


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

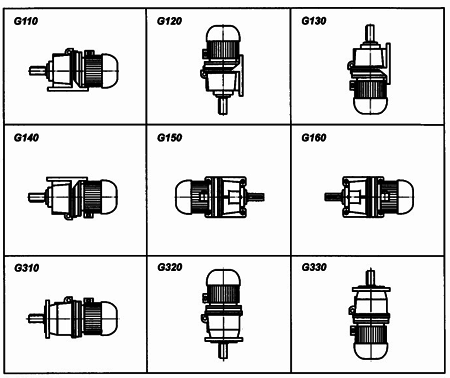

Варианты сборки Мотор-редуктора ЗМП-63




Пример условного обозначения мотор-редуктора ЗМП-63

Мотор-редуктор ЗМП-63-112-0,75-64-G110-Ц-У3-380В, где:

  • 3МП — Тип мотор-редуктора;
  • 63 — Межосевое расстояние, мм;
  • 112 — частота вращения выходного вала, об/мин;
  • 0,75 — Мощность электродвигателя, кВт;
  • 64 — Крутящий момент на выходном валу, Н.м;
  • G-110 — Конструктивное исполнение по способу монтажа;
  • Ц — вариант исполнения выходного вала;
  • У — климатическое исполнение (умеренный);
  • 3 — категория размещения (помещение);
  • 380 — номинальное напряжение сети переменного тока, В

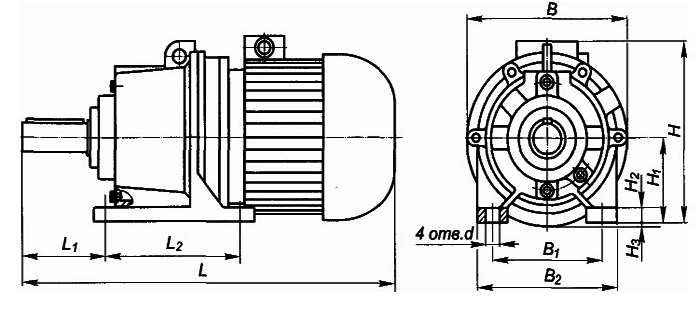

на лапах:

Габаритные и присоединительные размеры мотор-редуктора ЗМП-63


Вращение вых вала об/м 3,55...16
L 652
B 350
H 345

Вращение вых вала об/м 18...90
L 741
B 350
H 345

Вращение вых вала об/м 112...280
L 960
B 400
H 440
L1 147
L2 230
B1 260
B2 325
H1 160
H2 32
H3
d 24

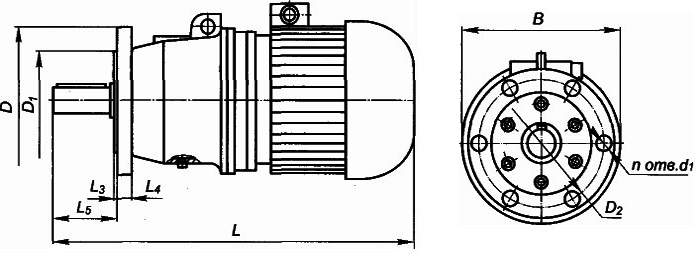

фланцевое исполнение:

Габаритные и присоединительные размеры мотор-редуктора ЗМП-63


Вращение вых вала об/м 3,55...16
L 652
B 350

Вращение вых вала об/м 18...90
L 741
B 350

Вращение вых вала об/м 112...280
L 960
B 400
L3 8
L4 20
L5 124
D 300
di 230
D2 265
d1 19
n 6

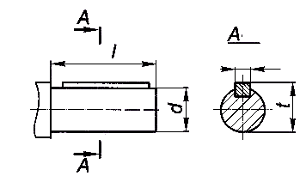

цилиндрический выходной вал:

Присоединительные размеры цилиндрических валов ЗМП-63

d; мм 55k6
l; мм 110
b; мм 16
f; мм 59

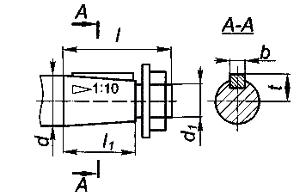

конический выходной вал:

Присоединительные размеры конических валов ЗМП-63

d; мм 55
d1; мм МЗ6Х3,0
l; мм 110
l1; мм 82
b; мм 14
t; мм 28,95

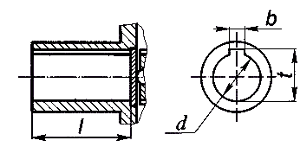

полый выходной вал:

Присоединительные размеры полый вал ЗМП-63

d; мм
l; мм
b; мм
f; мм

www.zgko.ru
