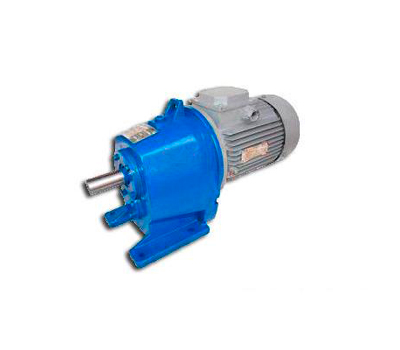

Мотор редукторы 4МЦ2С 100 В наличии

Купить 4МЦ2С-100 Цена 0 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29; +7 (499) 346-80-38



Типоразмер редуктора 4МЦ2С-100
Число оборотов, об/мин 28...355
Мощность электродвигателя, кВт 1,5; 2,2; 3; 4; 5,5; 7,5
Крутящий момент Н*м 440...794
Выходной вал 45 мм

www.zgko.ru

Соосные двухступенчатые цилиндрические мотор-редкуторы общепромышленного применения. Передаточное отношение редуктора – в пределах 7.15…31.92. Номинальная частота вращения выходного вала – от 25 до 400 об/мин – этот диапазон шире, чем диапазон передаточных чисел из-за возможности установки на редуктор асинхронных трехфазных электродвигателей с разным числом полюсов обмотки (от 2 до 8). Корпус мотор-редуктора 4МЦ2С – фланцевый или на лапах, выходной вал – цилиндрический.


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Варианты сборки Мотор-редуктора 4МЦ2С-100







Пример условного обозначения мотор-редуктора 4МЦ2С-100 при формировании заказа

Редуктор 4МЦ2С-100-56-0,75-G-110-П-КУ3-2-380, где:

  • 4МЦ2С — Тип мотор-редуктора;
  • 100 — Межосевое расстояние, мм;
  • 56 — частота вращения выходного вала, об/мин;
  • 0,75 — Мощность электродвигателя, кВт;
  • G-110 — Конструктивное исполнение по способу монтажа;
  • П — комплектация специальным переходником под общепромышленный электродвигатель;
  • К — вариант исполнения выходного вала (конический);
  • У — климатическое исполнение (умеренный);
  • 3 — категория размещения (помещение);
  • 2 — категория точности;
  • 380 — номинальное напряжение сети переменного тока, В

Габаритные и присоединительные размеры мотор-редуктора 4МЦ2С-100

А 130
А1 210
B 255
B1 270
D 230
D1 275
H 400
L 700
H1 212
L1 195
L2 102
L3 20
L4 120
L5 5
L6 15
h 22
Присоединительные размеры цилиндрических валов:

Присоединительные размеры цилиндрических валов 4МЦ2С-100

d; мм 45
l; мм 110
b; мм 14
t; мм 49
Присоединительные размеры конических валов:

Присоединительные размеры конических валов 4МЦ2С-100

d; мм 45
d1; мм -
l; мм 110
l1; мм -
b; мм 14
b1; мм -
t; мм 49
t1; мм -
