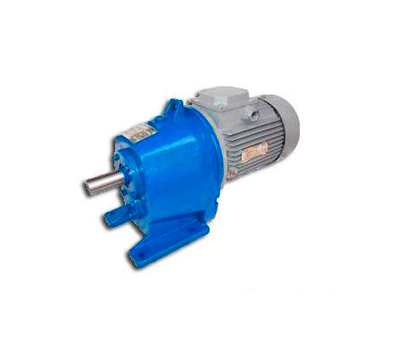

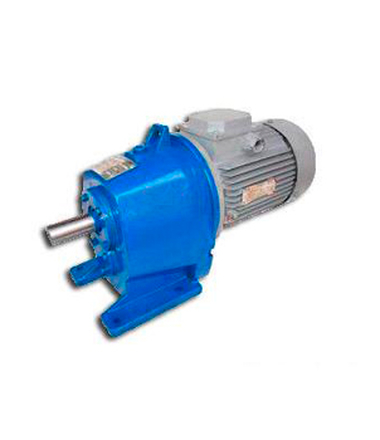

Мотор редукторы 4МЦ2С 63 В наличии

Купить 4МЦ2С-63 Цена 0 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора 4МЦ2С-63
Число оборотов, об/мин 28...400
Мощность электродвигателя, кВт 0,55; 0,75; 1,1; 1,5; 2,2
Крутящий момент Н*м 2...206
Выходной вал 28 мм

www.zgko.ru

Соосные двухступенчатые цилиндрические мотор-редкуторы общепромышленного применения. Передаточное отношение редуктора – в пределах 7.15…31.92. Номинальная частота вращения выходного вала – от 25 до 400 об/мин – этот диапазон шире, чем диапазон передаточных чисел из-за возможности установки на редуктор асинхронных трехфазных электродвигателей с разным числом полюсов обмотки (от 2 до 8). Корпус мотор-редуктора 4МЦ2С – фланцевый или на лапах, выходной вал – цилиндрический.


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Варианты сборки Мотор-редуктора 4МЦ2С-63







Пример условного обозначения мотор-редуктора 4МЦ2С-63 при формировании заказа

Редуктор 4МЦ2С-63-56-0,75-G-110-П-КУ3-2-380, где:

  • 4МЦ2С — Тип мотор-редуктора;
  • 63 — Межосевое расстояние, мм;
  • 56 — частота вращения выходного вала, об/мин;
  • 0,75 — Мощность электродвигателя, кВт;
  • G-110 — Конструктивное исполнение по способу монтажа;
  • П — комплектация специальным переходником под общепромышленный электродвигатель;
  • К — вариант исполнения выходного вала (конический);
  • У — климатическое исполнение (умеренный);
  • 3 — категория размещения (помещение);
  • 2 — категория точности;
  • 380 — номинальное напряжение сети переменного тока, В

Габаритные и присоединительные размеры мотор-редуктора 4МЦ2С-63

А 110
А1 150
B 185
B1 230
D 180
D1 215
H 288
L 544
H1 140
L1 160
L2 48
L3 15
L4 65
L5 7
L6 12
h 16
Присоединительные размеры цилиндрических валов:

Присоединительные размеры цилиндрических валов 4МЦ2С-63

d; мм 28
l; мм 60
b; мм 8
t; мм 31
Присоединительные размеры конических валов:

Присоединительные размеры конических валов 4МЦ2С-63

d; мм 28
d1; мм М16
l; мм 60
l1; мм 42
b; мм 8
b1; мм 5
t; мм 31
t1; мм 15
