Редукторы КЦ1 200 В наличии
Купить КЦ1-200 Цена договорная *
* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;
Типоразмер редуктора КЦ1−200
Номинальное передаточное отношение 6,3; 10; 14; 20; 28
допускаемая консольная нагрузка, на тихоходном валу, Н 5100
номинальный крутящий момент на тихоходном валу, Н•м 520
КПД 0,94
Масса, кг, не более: 186

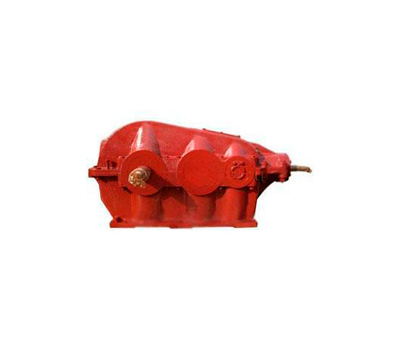

Редуктор КЦ1 200 — это коническо-цилиндрический редуктор высочайшего качества от ООО «ЗГКО». Все габаритные и присоединительные размеры, присоединительные размеры выходных валов, присоединительные размеры выходных валов в виде зубчатой полумуфты, а также стоимость устройства представлены на сайте предприятия.
Оставить заявку
- Описание
- Отзывы
Пример условного обозначения редуктора КЦ1-200 при формировании заказа
Редуктор КЦ1-200-10-41-Ц-У1, где:
- КЦ1 — тип редуктора;
- 200 — межосевое расстояние тихоходной ступени в мм;
- 10 — номинальное передаточное число редуктора;
- 41 — вариант исполнения редуктора;
- Ц — исполнение конца выходного вала;
- У1 — климатическое исполнение редуктора;
Объем заливаемого масла редуктора КЦ1-200;
В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38101451-78; ИСп-65, ИСп-110 ТУ 38101293-78, масла зарубежного производства: Mobilgear 627, Mobil D.T.E 27, Wiolan IT 150, МО 150 или другие, имеющие кинематическую вязкость в пределах 35-150 мм2/с при температуре 50 °С.

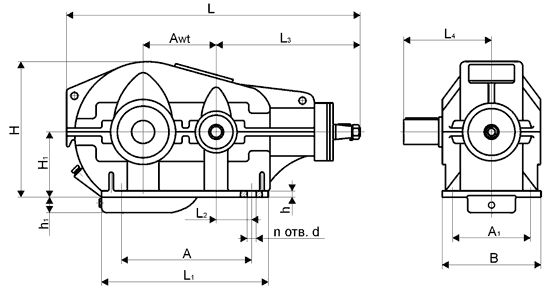

Аwt 200
A 375
A1 250
B 300
H 435
H1 225
h 20
h1 -
L 900
L1 480
L2 85
L3 460
L4 247
d 17
n 4

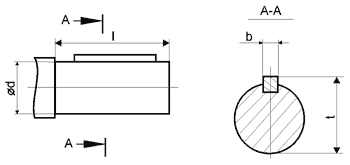

исполнение Ц – цилиндрический:
вал вых
d 45
I 80
b 14
t 48,5

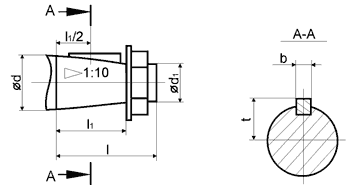

исполнение К – конический:
быстроходный вал
d 40
d1 M24x2,0
I 110
I1 82
b 10
t 20,9

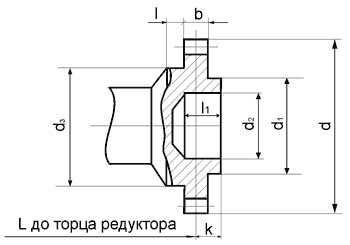

исполнение М – муфтовый:
b 20
d 126
d1 80
d2 70F8
d3 90
L 219
I 14
I1 45
зацепление m 3
зацепление z 40
