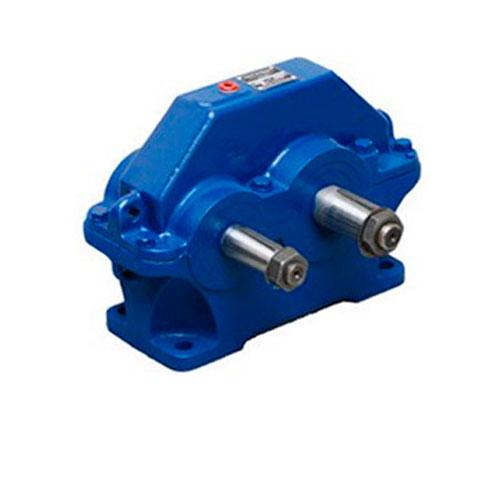

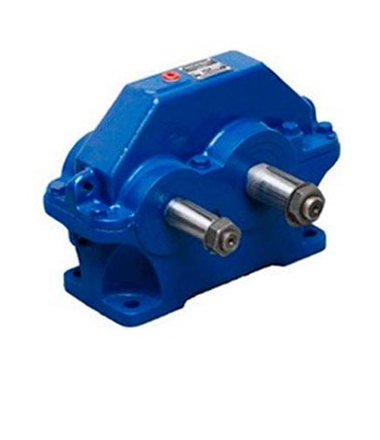

Редукторы 1ЦУ 200 В наличии

Купить 1ЦУ-200 Цена 51000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора 1ЦУ-200
Межосевое расстояние, мм 200
Номинальное передаточное число 2; 2,5; 3,15; 4; 5; 6,3
Номинальный крутящий момент, Н•м 2000
Номинальная радиальная нагрузка на входном валу, Н 2000
Номинальная радиальная нагрузка на выходном валу, Н 5600
КПД 0,98
Масса, кг, не более 135

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
1ЦУ-200. Варианты сборки






Пример условного обозначения редуктора 1ЦУ-200 при формировании заказа


Редуктор 1ЦУ-200−3,15−11K У3, где:


  • 1ЦУ — цилиндрический одноступенчатый редуктор;
  • 200 — межосевое расстояние, которое измеряется в мм;
  • 31,5 — номинальное передаточное числом заказываемого редуктора;
  • 11 — выбранный вариант сборки;
  • К — редуктор оснащен коническим концом тихоходного вала K;
  • У — климатическое исполнениередуктора;
  • 3 — категория размещения редуктора.

Объем заливаемого масла редуктора 1ЦУ-200 ;— 4 литра

Для струйной смазки применять масло И50А или И70А.

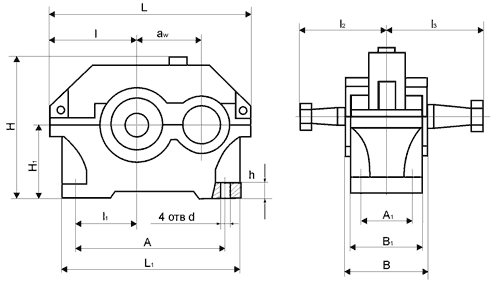

1ЦУ-200. Габаритные и присоединительные размеры

aw 200
L 670
L1 580
I 236
I1 165
I2 230
I3 265
H 425
Н1 212
h 36
A 437
A1 165
B 212
B1 200
d 24

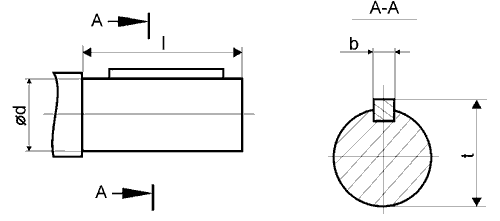

Исполнение Ц — цилиндрический:

1ЦУ-200. Присоединительные размеры входных и выходных валов (Ц)


входной вал
d 50
I 105
b 14
t 53,5

выходной вал
d 65
I 105
b 18
t 69

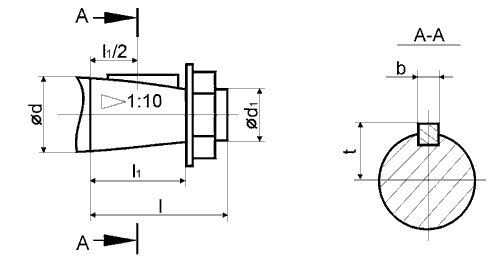

Исполнение К ;— конический:

1ЦУ-200. Присоединительные размеры входных и выходных валов (К)


входной вал
d 55
d1 МЗбхЗ
I 110
I1 82
b 14
t 28,95

выходной вал
d 70
d1 М48хЗ
I 140
I1 105
b 18
t 36,38
