ВР 86−77−5 исполнение 1 технические характеристики
На каждый вентилятор ВР 86−77 характеристики приведены на странице с конкретной моделью.
| Электродвигатель | Параметры в рабочей зоне | Виброизоляторы | Масса, кг | |||||||
| Марка | Относ.∅ колеса | Мощность, кВт | Частота вращ.раб. колеса, мин‾¹ | Произв-ть, 10³ м³/час | Полное давление, Па | ДО | Кол-во | ВР | Кол-во | |
| АИР 71 В6 | 1 | 0,55 | 980 | 2,75−4,1 | 340−315 | ДО39 | 5 | ВР202 | 4 | 92 |
| АИР 80 А6 | 0,75 | 980 | 2,75−5,6 | 340−215 | ДО39 | 5 | ВР202 | 4 | 95 | |
| АИР 90 L4 | 2,2 | 1450 | 3,5−9,0 | 810−500 | ДО39 | 5 | ВР202 | 4 | 101 | |
| АИР 71 В6 | 0,9 | 0,55 | 980 | 2,4−5,3 | 460−315 | ДО39 | 5 | ВР202 | 4 | 92 |
| АИР 80 В6 | 1,1 | 980 | 3,0−5,7 | 230−140 | ДО39 | 5 | ВР202 | 4 | 97 | |
| АИР 80 В4 | 1,5 | 1450 | 3,6−8,2 | 550−340 | ДО39 | 5 | ВР202 | 4 | 96 | |
| АИР 71 В6 | 0,95 | 0,55 | 980 | 2,8−5,6 | 280−170 | ДО39 | 5 | ВР202 | 4 | 92 |
| АИР 80 В4 | 1,5 | 1450 | 4,5−5,3 | 700−680 | ДО39 | 5 | ВР202 | 4 | 96 | |
| АИР 90 L4 | 2,2 | 1450 | 4,5−8,7 | 700−400 | ДО39 | 5 | ВР202 | 4 | 101 | |
| АИР 80 А6 | 1,05 | 0,75 | 980 | 2,75−5,6 | 370−270 | ДО39 | 5 | ВР202 | 4 | 95 |
| АИР 100 S4 | 3 | 1450 | 4,2−8,5 | 880−620 | ДО39 | 5 | ВР202 | 4 | 107 | |
| АИР 80 В6 | 1,1 | 1,1 | 980 | 3,0−5,7 | 460−315 | ДО39 | 5 | ВР202 | 4 | 97 |
| АИР 100 S4 | 3 | 1450 | 4,6−8,8 | 1100−730 | ДО39 | 5 | ВР202 | 4 | 107 | |
ВР 86−77−5 исполнение 1 габариты и положения корпуса вентилятора
| Вентилятор ВР 86−77−5 исполнение 1, размеры, мм. | ||||||||
| Пр 135º, Лев 135º | Пр 270º, Лев 270º | Пр 315º, Лев 315º | ||||||
| B | b | H | B | b | H | B | b | H |
| 1035 | 417 | 479 | 795 | 448 | 386 | 1035 | 417 | 355 |
| Пр 0º, Лев 0º | Пр 45º, Лев 45º | Пр 90º, Лев 90º | ||||||
| B | b | H | B | b | H | B | b | H |
| 915 | 386 | 347 | 534 | 554 | 618 | 795 | 448 | 527 |

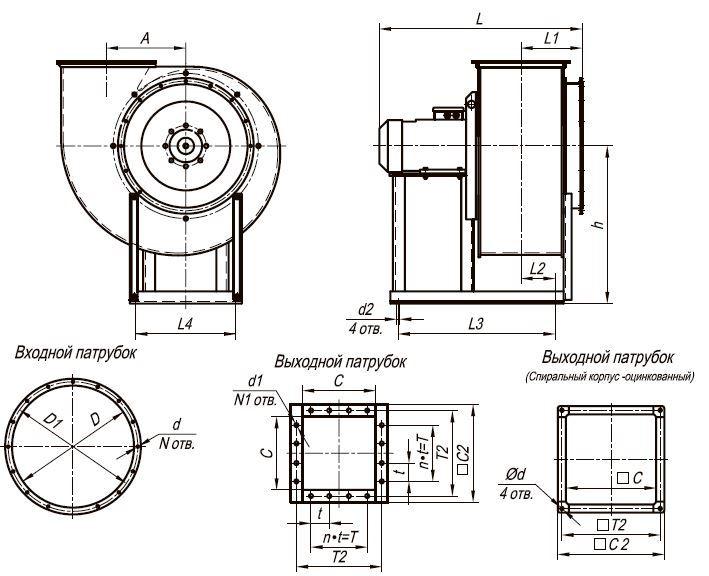

Габаритные и присоединительные размеры ВР 86−77−5 исполнение 1
| ВР 86−77−5 исп. 1 | Размеры, мм | |||||||||||
| A | D | D1 | d | d1 | d2 | h | L | L1 | L2 | L3 | L4 | |
| 325 | 505 | 530 | 10 | 8 | 10 | 650 | 1030 | 252 | 963 | 600 | 420 | |
| Размеры, мм | Спиральный корпус оцинкованный | N | N1 | n | ||||||||
| C | C2 | t | T | T2 | C | C2 | T2 | d | ||||
| 350 | 405 | 100 | 300 | 380 | 350 | 406 | 383 | 11 | 16 | 16 | 3 | |

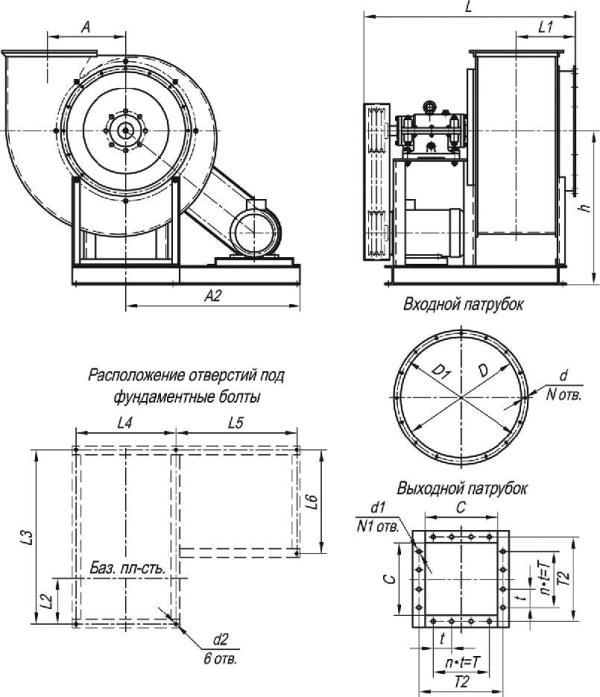

ВР 86−77−5 исполнение 5 габаритные и присоединительные размеры
| ВР 86−77−5 исп. 5 размеры, мм | ||||||||||
| A | A2 | D | D1 | d | d1 | d2 | h | L | L1 | L2 |
| 352 | 635 | 510 | 530 | 10 | 8 | 10 | 650 | 965 | 252 | 200 |
| Размеры, мм | N | n1 | n | |||||||
| L3 | L4 | L5 | L6 | C | t | T | T2 | |||
| 816 | 390 | 420 | 286 | 355 | 100 | 300 | 380 | 16 | 16 | 3 |
