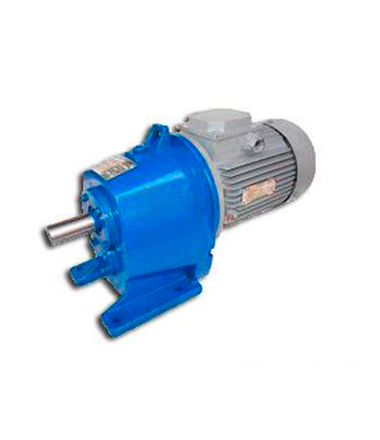

Мотор редукторы МЦ2С 63 В наличии

Купить МЦ2С-63 Цена 22000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора МЦ2С-63
Частота вращения выходного вала, об/мин 35.5, 45, 56, 71, 90, 112, 140, 180
Мт, Н*м 100-205
Масса, кг, не более: 21-35

www.zgko.ru

Назначение.

Цилиндрические двухступенчатые соосные мотор-редукторы типа МЦ2С являются электромеханическими приводами общего назначения.

Условия применения.

Мотор - редукторы предназначены для эксплуатации в режиме работы S1 (по ГОСТ 183-74) с продолжительностью работы до 24 ч/сут.


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Варианты сборки Мотор-редуктора МЦ2С-63












Пример условного обозначения мотор-редуктора МЦ2С-63 при формировании заказа

Редуктор МЦ2С-63-71-4.0-G110-Ц-У3-380В, где:

  • МЦ2С — Тип мотор-редуктора;
  • 63 — Межосевое расстояние, мм;
  • 71 — Частота вращения выходного вала, об/мин;
  • 4.0 — Мощность электродвигателя, кВт;
  • G110 — Конструктивное исполнение по способу монтажа;
  • Ц — Исполнение конца выходного вала;
  • У3 — Климатическое исполнение и категория размещения по ГОСТ 15150-69;
  • 380В — Номинальное напряжение сети переменного тока;

Примечание:;
  • Исполнение мотор-редукторов типа МЦ2С может быть на лапах или с фланцем.
  • Мотор-редукторы типа МЦ2С выпускаются с электродвигателями серии АИР, 4АМ.
  • Исполнение конца выходного вала может быть цилиндрическим - Ц, коническим - К.
  • Мотор-редукторы типа МЦ2С-100 также выполняются с зубчатой передачей Новикова

Габаритные и присоединительные размеры мотор-редуктора МЦ2С-63

Aw 63
L(max) 487-538
L1 160
L2 110
L3 48
L4 15
В 200
B1 150
Н 265-275
H1 140
H2 16
d 12
Присоединительные размеры цилиндрических валов:

Присоединительные размеры цилиндрических валов МЦ2С-63

d; мм 28К6
l; мм 60
b; мм 8
t; мм 31
Присоединительные размеры конических валов:

Присоединительные размеры конических валов МЦ2С-63

d; мм 28
d1; мм М16*1.5
l; мм 60
l1; мм 42
b; мм 5
t; мм 14,9

www.zgko.ru
