Редукторы В 100 В наличии

Купить В-100 Цена договорная *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



Типоразмер редуктора В-100
Номинальное передаточное отношение 10; 12,5; 16; 20; 25; 31,5; 40
Частота вращения входного вала, мин -1 1500
Номинальный крутящий момент на выходном валу, Н*м 172…563
Масса, кг, не более: 45

www.zgko.ru

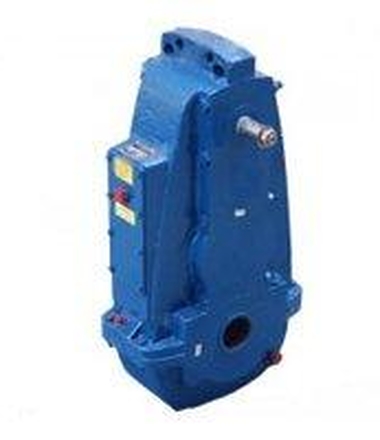

Редуктор В 100(ф) — трехступенчатый вертикальный редуктор. Применяется, как и все редукторы серий В (ф) и Ц3ВК (ф), в приводах механизмов (только вертикально или в наклонном положении).
Тихоходный, быстроходный и промежуточный валы редуктора расположены вертикально, увеличивают крутящий момент и уменьшают скорость вращения.
Редуктор рассчитан на эксплуатацию при кратковременных остановках (в том числе через определенные периоды), с частотой вращения (в обе стороны) до 1800 об/мин, в неагрессивной и невзрывоопасной среде, при умеренном содержании пыли и умеренной влажности воздуха.
В числе преимуществ редуктора В 100(ф) — высокий КПД (95%), износостойкость и долговечность, минимальные габаритные размеры (558×170×298 мм) и масса (не более 46 кг).


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Варианты сборки редуктора В-100

Пример условного обозначения редуктора В-100 при формировании заказа

Редуктор В-100−25−17-У1, где:

  • В — тип редуктора;
  • 100 — межосевое расстояние тихоходной ступени в мм;
  • 25 — номинальное передаточное число редуктора;
  • 17 — вариант сборки;
  • У1 — климатическое исполнение редуктора;

Объем заливаемого масла редуктора В-100 ;—? литра

В корпус редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38 101 451−78; ИСп-65, ИСп-110 ТУ 38 101 293−78, при температурах -40 … +25 заливать ТСп-10

Габаритные и присоединительные размеры редуктора В-100

Аб 80
Ап 100
Ат 100
А1 170
А2 135
А3 60
А4 55
Н 254
h 40
L 520
L1 170
L2 235
L3 71
L4 470
L5 300
M 100
d 11
Присоединительные размеры валов В-100
d 25
d1 36
l 60
1 42
b 5
t 20,9
d2*H8*m 35*Н8*2
L 174
l2 35
l3 54
l4 25

www.zgko.ru
