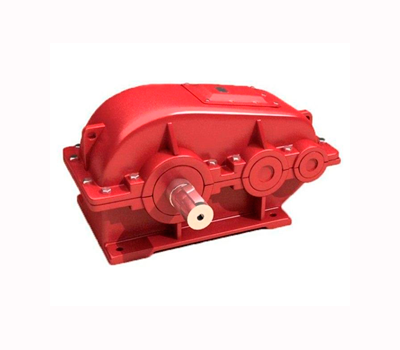

Редукторы РМ 850 В наличии

Купить РМ-850 Цена 180000 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29;



частота вращения входного вала об/мин. РБmax PTmax PMmax
РМ-850
600 14 150 163,2
750 13 137 152,2
1000 11,5 124 137,8
1250 10,5 119 127,8
1500 9,9 111 124,4

Условные обозначения:
РБmax — максимально допустимая консольная нагрузка на входном валу, кН;
РTmax — максимально допустимая консольная нагрузка на выходном валу, кН;
РMmax — максимально допустимая консольная нагрузка на выходном валу в виде части зубчатой муфты, кН.

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы
Варианты сборки РМ-850

Пример условного обозначения редуктора РМ-850 при формировании заказа

Редуктор РМ-850−20−11-М-2-У1, где:

  • РМ — тип редуктора;
  • 850 — межосевое расстояние тихоходной ступени в мм;
  • 20 — номинальное передаточное число редуктора;
  • 11 — вариант сборки;
  • М — исполнение конца выходного вала в виде части зубчатой муфты;
  • 2 — категорией размещения.
  • У1 — климатическое исполнение редуктора;

Объем заливаемого масла редуктора РМ-850 ;— 44 литра

Для струйной смазки применять масло И50А или И70А

Габаритные и присоединительные размеры РМ-850

Aw 850
Aw2 500
L 1632
L1 510
L2 550
I 1100
I1 610
I2 300
I3 205
I4 546
I5 530
B 580
B1 520
B2 580
B3 408
H 875
H1 400
H2 105
h 35
d 35
исполнение Ц — цилиндрический (выходной):

Исполнение Ц - РМ-850

dm6 130
b 32
I 200
t 141
исполнение К — конический (входной):

Исполнение К - РМ-850

d 90
d1 М64х4
I 170
I1 130
b 22
t 46,8
исполнение М — муфтовый:

Исполнение М - РМ-850

исполнение M
b 50
L 73
I (не менее) 22
k 40
I1 78
d (пред.откл. по F7) 190
d1 (пред.откл. по F9) 260
d2 448
зацепление m 8
зацепление z 54

www.zgko.ru
