Редукторы 1Ц2 1000 В наличии

Купить 1Ц2-1000 Цена 807500 *


* Наличие продукции и стоимость уточняйте по телефонам: +7 (905) 345-59-29; +7 (499) 346-80-38



Типоразмер редуктора 1Ц2−1000
Номинальное передаточное число 8; 10; 12,5; 16; 20; 25; 31,5; 40; 50
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н 80 000
Номинальный крутящий момент на выходном валу, Н•м 54 000
КПД 0,96
Масса, кг, не более 3700

www.zgko.ru


Добавить в корзину

Оставить заявку
  • Описание
  • Отзывы

1Ц2-1000. Варианты сборки


Пример условного обозначения редуктора 1Ц2−1000 при формировании заказа

Редуктор 1Ц2−1000−20−12-У2, где:

  • 1Ц2 — цилиндрический двухступенчатый редуктор;
  • 1000 — межосевое расстояние тихоходной ступени в мм;
  • 20 — номинальное передаточное число редуктора;
  • 12 — вариант сборки редуктора 1Ц2−1000;
  • У — климатическое исполнение редуктора;
  • 2 — категория размещения редуктора.

Объем заливаемого масла в редуктор 1Ц2−1000 ;— 46 литров

Масло Индустриальное 50 ГОСТ 1707–51 или Тракторное АК-15 ГОСТ 1862–63 или Компрессорное М ГОСТ 1861–54

1Ц2-1000. Габаритные и присоединительные размеры
Аwt 600
Awб 400
A 1200
A1 760
В 860
H 1018
H1 450
h 45
h1 155
L 1905
L1 1400
L2 300
L3 645
L4 740
L5 805
d 52
n 8
Исполнение Ц — цилиндрический: выходной вал

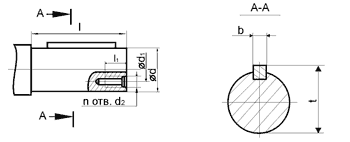

1Ц2-1000. Присоединительные размеры входных и выходных валов (Ц)
d 220s6
d1 140
d2 M20
I 280
I1 32
b 50
t 237
n 3
L 745
Исполнение К — конический

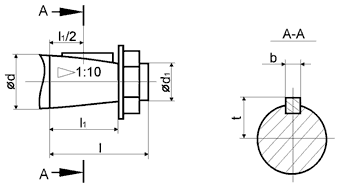

1Ц2-1000. Присоединительные размеры входных и выходных валов (К)
входной вал

d 100
d1 M72×4,0
I 210
I1 165
b 25
t 50,88
выходной вал

d 220
d1 М140×4,0
I 350
I1 280
b 50
t 114
Исполнение М — муфтовый:
1Ц2-1000. Исполнение М
b 80
d 672
d1 220s6
d2 320F8
d3 445
L 645
I 25
I1 130
Зацепление m 16
Зацепление z 40
Исполнение-КА — для присоединения командоаппарата: выходной вал
1Ц2-1000. Исполнение КА
d 240
d1 75
d2 8
d3 55
I 445
I1 20
I2 5
